FAQ_BM 250 Enduro/Motard


Рекомендуемые сообщения

ТТХ
Тип двигателя:4-тактный; 249 куб.см.; одноцилиндровый, воздушно-масляное охлаждение
Рабочий объем, куб.см: 249
Максимальная мощность, л.с. / об.мин: 19,5 / 8000
Рама(тип): Стальная, трубчатая
Трансмиссия: Механическая 5-ти ступенчатая
Передний/задний тормоз: дисковый / дисковый
Передняя/задняя шина: 2,75-21 / 4,10 -18
Передняя/задняя подвеска: Телескопическая вилка перевернутого типа/ Маятниковая с центральным моноамортизатором
Колёсная база, мм: 1400
Сухой вес, кг: 126
ДхШхВ, мм: 2120 / 830 / 1140
Топливный бак, л: 10,6



Детально можно просмотреть раздетый байк по этой ссылке https://www.dropbox....zqjdwbep/BM.rar (фото выложил mva994 говорим ему СПАСИБО).

  • Like 5
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Зазоры клапанов:

Впускной клапан ( 0.03-0.08 мм )

Выпускной клапан ( 0,08-0,13 мм )

  • Like 3
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...
  • 2 недели спустя...
  • 2 месяца спустя...

Сегодня снял задний амортизатор и смазал подшипники и шаровые соединения.

Выкладываю небольшой фото отчет по проделанной работе, может новичкам пригодится.

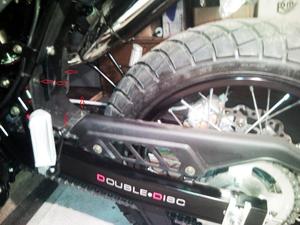

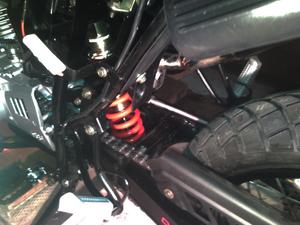

1. Снимаем защитный фартук амортизатора.


2. Откручиваем колесо


3.Далее откручиваем сам линк


4.Открутить два хомутика крепления тормозного шланга к маятнику

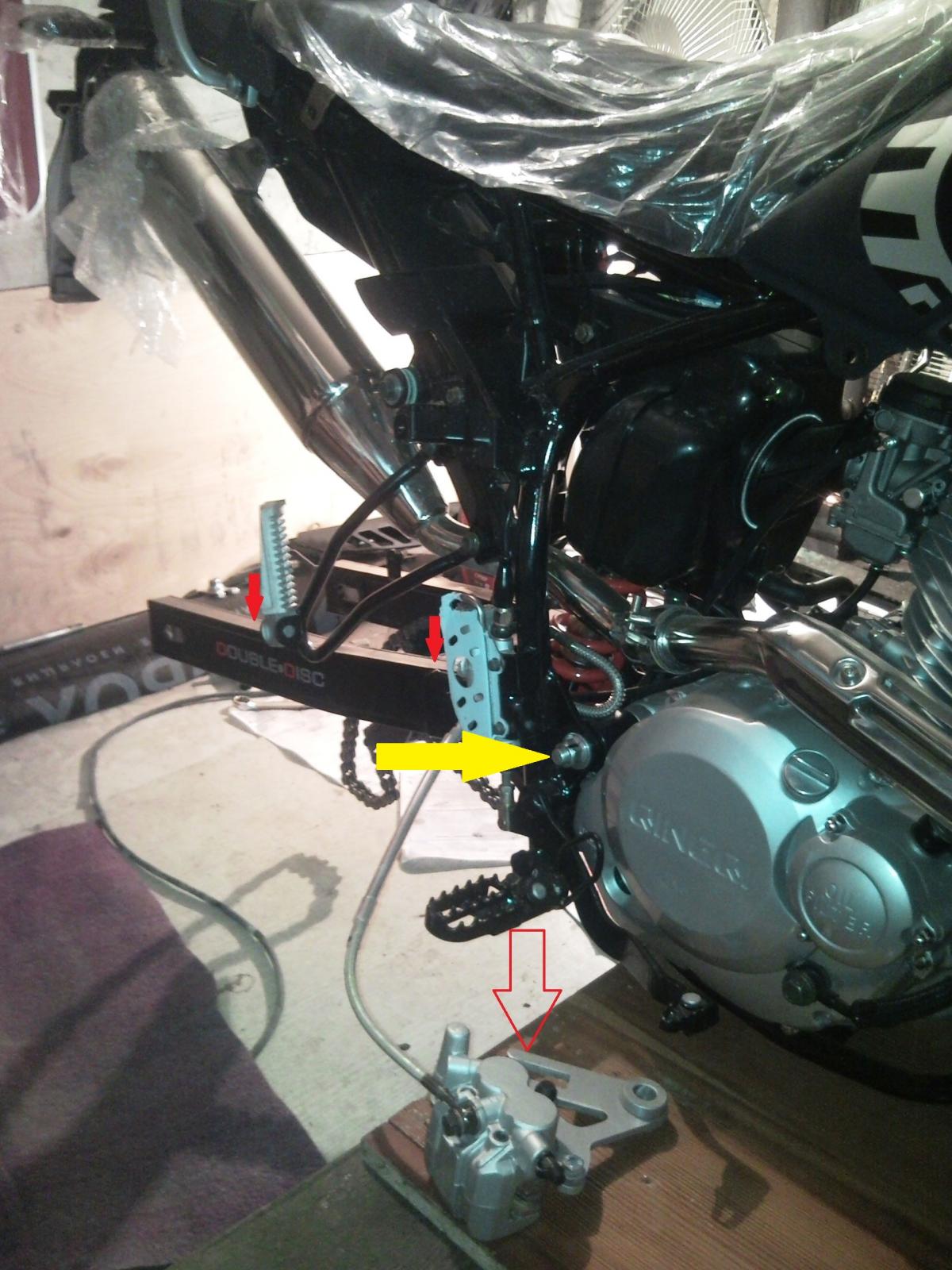

5. Снимаем тормозную машинку и откручиваем маятник (желтая стрелочка)


6.Далее откручиваем линк от рамы мотоцикла и сам амортизатор.


7. Вот он красавчик :-)

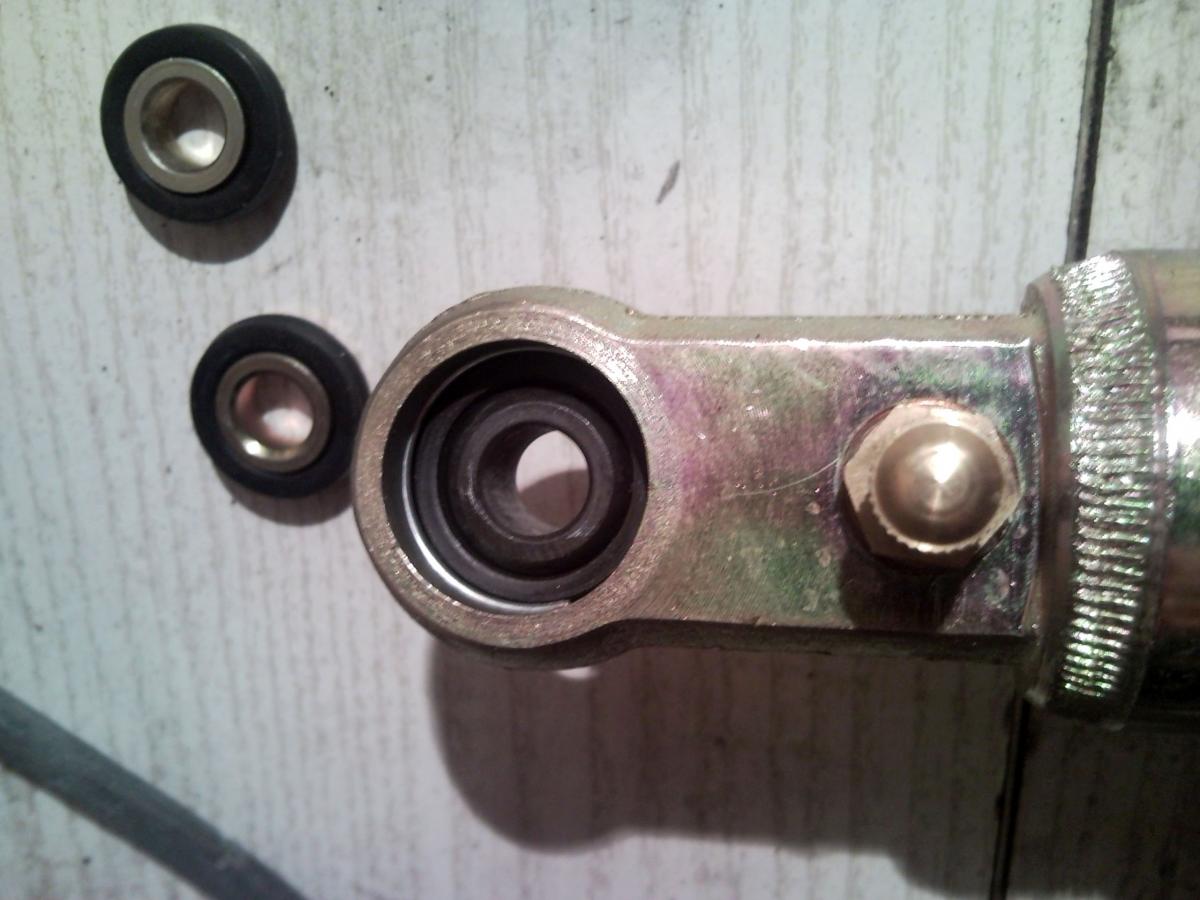

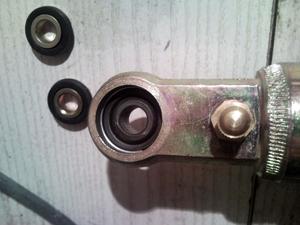

8. Смазываем шариковые шарниры, как видно на фото смазки там почти нет.




9.В линке тоже надо все смазать, жирным, жирным слоем.

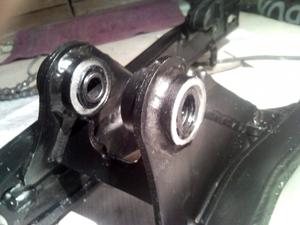

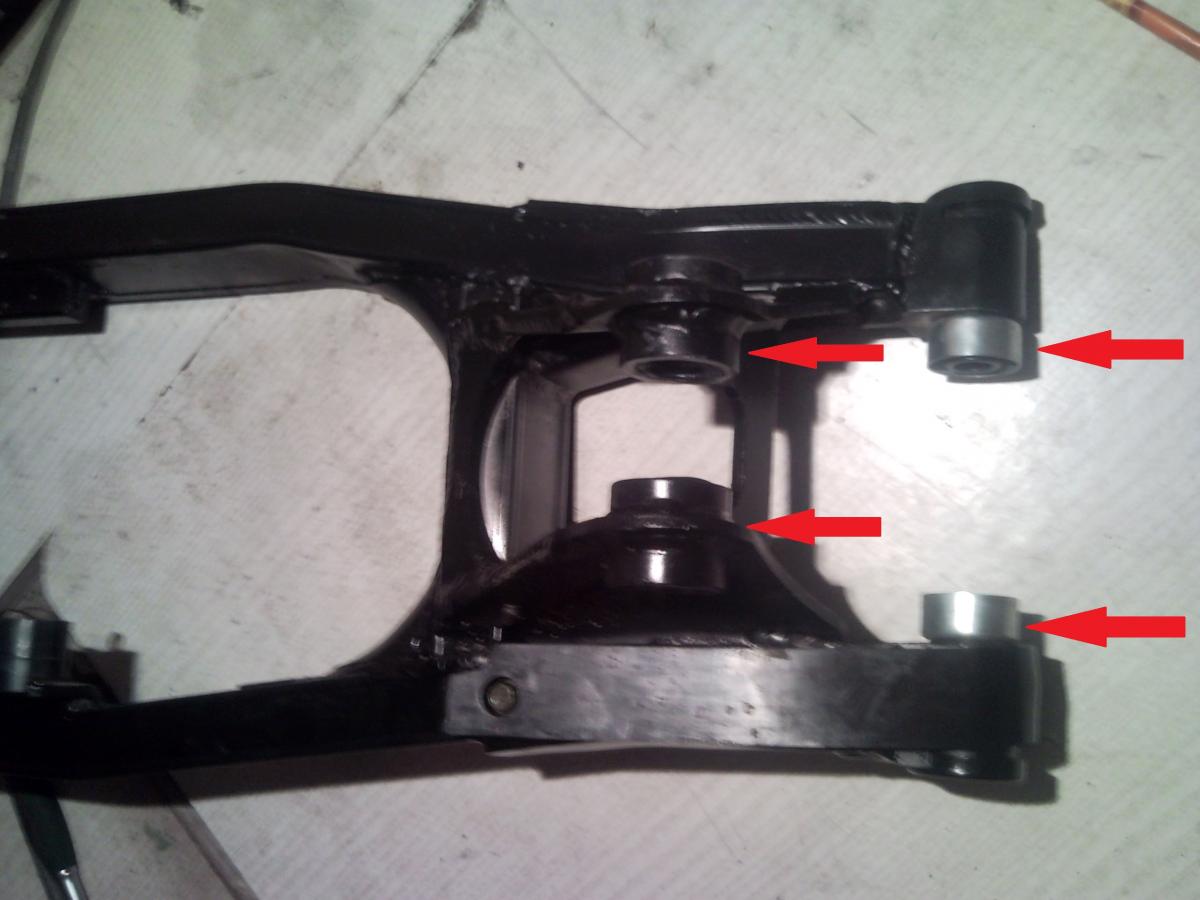

10. Подшипники маятника тоже не помешает хорошенько смазать и поставить пыльники нормально (ровно).

11. Далее все собираем в обратной  последовательности.



Надеюсь после данной процедуры смазки подшипники и шарниры будут жить долго и счастливо.

  • Like 11
Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

Axly, не подскажете размеры заднего тормозного диска, диаметр, толщина, количество болтов и по какому радиусу?

Ссылка на комментарий
Поделиться на другие сайты

звезды



передняя JTF 434.15

JT звезда задняя JTR273.44


цепь DID  520VX2 112


BM Enduro 250
шины

переднее Dunlop Trailmax D604  2.75 - 21R



заднее

4.10-18 59P Trailmax D604 Dunlop

120/80 - 18 62T MICHELIN SIRAC  REAR


сальники вилка перед размером 41x54x11.





масляный фильтр HF136



подшипники в заднее колесо две штуки 6302-RS

у меня задний с завода износился на 22тыс. км. -  сепаратор начал сыпаться





на резерве в баке в экономном режиме проезжает 40км по асфальту.

  • Like 6
Ссылка на комментарий
Поделиться на другие сайты

для слива масла нужен ключ на 21,

то что откручивается снизу ключом на 17 - это  НЕ ТОТ болт ! оттуда выпадет пружина и кулиса !



вот тут есть как это выглядит

http://www.china-moto.ru/forum/index.php?showtopic=3149&page=10

и тут

http://www.china-moto.ru/forum/index.php?showtopic=3149&page=11

  • Like 3
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

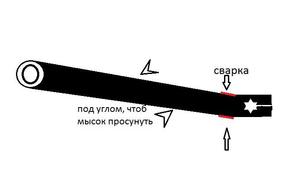

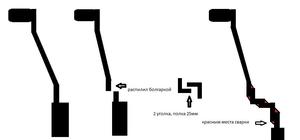

Переделка рычага КП под себя. Для удобства переключения в мотоботе. Как вариант. Немного удлиннил потому-что   45 размер. и вынес в сторону примерно на 3см, так как мешает двигатель. Вообще это индивидуально. Я подгонял(переваривал) два раза. Фотография рычага ничего не даст, поэтому нарисовал. Сейчас особых неудобств не испытываю.



  • Like 3
Ссылка на комментарий
Поделиться на другие сайты

Решил добавить в FAQ, думаю лишним не будет.



Сегодня об выхлопную трубу по плавил новые мото штаны, жалко аж пипец. И читал же темы выше про такие проблемы.  Даже собирался исправить этот косяк, но не успел.  Нужно срочно было ехать по делам, а я не люблю опаздывать.

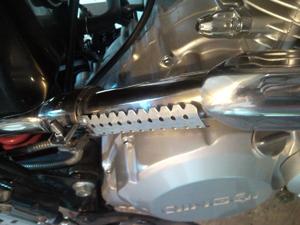

Вот для тех у кого штаны ещё целы, выкладываю свое решение данной проблемы. Смотрите фотки.



post-1975-0-63185800-1366548273_thumb.jpgpost-1975-0-43454200-1366548296_thumb.jpgpost-1975-0-54317700-1366548315_thumb.jpg



Изготовил эту детальку из прямого подвеса для гипсо-картонных профилей.

  • Like 5
Ссылка на комментарий
Поделиться на другие сайты

Фотки без правой крышки двигателя






И если что, то движки у нас с сагиттой и минском не полностью одинаковые.





  • Like 2
Ссылка на комментарий
Поделиться на другие сайты

  • 11 месяцев спустя...

По заявлению пользователя TOPOR, давление в заднем амортизаторе должно составлять 8 едениц, каких едениц не уточнил, но, полагаю, - кг\см2

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...
  • 2 недели спустя...

Отключаем свет фары, чтоб не загорался при повороте ключа зажигания



Сразу отмазка - всё делаете на свой страх и риск. И цвета могут не совпадать.


Разъёмы перецепил над рамой. чтоб было лучше видно, а так они под ней.

Зелёная точка - место соединения бело-голубых проводов.
Лев. - жгут на левую ручку.
Прав. - жгут на правую ручку.
Красная точка - место соединения бело-голубого провода и белого (просто скручены). Это только для биксенона (иначе при переключении режима "ближний/дальний" свет может погаснуть)Суть в том, что при подключении дальнего света ближний тоже запитан. Биксенон, это ксеноновая лампа с втягивающим электромагнитом и шторкой (чтоб не было непоняток).

Штекеры на бело-голубых проводах один мама, другой папа, так что просто один в другой воткнул и всё. Насколько я помню, один провод в разъёме (в №2, кажется) стыковался с чёрным проводом (плюс 12В от замка зажигания). В другом разъёме (№1) бело-синий провод ни с чем не стыковался, висел в воздухе. Это по памяти, так что могу ошибаться.

Для вытаскивания штекеров расцепить разъёмы, сунуть с противоположной от проводов стороны тонкую сталистую проволоку в ключ штекера, вынуть (это мама). С папой проще, тонкими щипчиками поджать ключик и штекер вылезет.

Поясняющая схемка...

Обозначения:
Стрелками показано откуда идёт питание.
0 - выключено.
Б (Бл) - ближний свет.
Д - дальний свет
Г (Габ) - габарит (мелкая лампочка)
Лев. ручка - переключатели под левую руку
Прав. ручка - перекл. под правую руку
1 - разъём №1.
2 - разъём №2.
Двойная чёрная полоска на бело-голубых проводах - вынуть штекеры из разъёмов.
Толстая точка на белом проводе - в этом месте можно скрутить с бело-голубым для корректной работы биксенона.


ps Это конечно гораздо проще, чем понять зачем у кнопки "аварийка" три провода...

Изменено пользователем slim
Добавлено описание, т.к. не понятно о чем разговор
  • Like 2
Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...

 Информация от ТОПОРа: Схема электрическая принципиальная на новые комплектации Baltmotors Enduro / Motard 250 (со светодиодными поворотниками  и новым блоком CDI)

Прикрепленные изображения
  • post-12734-0-76038000-1409745664_thumb.j
  • Like 1
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Информация от коллеги yaschig: От тазика это в заднее, в переднее тот что слева в мотомагазинах надо (например http://www.moto7.ru/...productID=16329 или  http://www.moto-mark...-Irbis/id4417/ )искать а правый заказывай на Экзисте 91212-PNC-003 или 466.042

 Примечание - имеются в виду ступичные сальники.

  • Like 1
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Обслуживание перьев вилки, автор Vladikas

Разборка переднего амортизатора (пера):
Откручиваем крышку.


Внутри ржавчина, ппц...


Сливаем масло (маловато его...).


Колхозим из проволоки и верёвки "удерживалку" для пружины.

В принципе, эту операцию можно пропустить. Просто открутить крышку. Потом обхватить рукой стакан и сжать пружину (совсем немножко). Вытащить шайбу с прорезью и вытащить стакан (разжав пружину).


Откручиваем крышку от штока.


Вынимаем стакан.

  • Like 3
Ссылка на комментарий
Поделиться на другие сайты

Продолжение:

Пружина.



На нижнем конце несколько витков сжаты. Не знаю, важно или нет, собирать надо так же.


Нацедил масла чуть больше 250 г. На фото, что слилось с пера, плюс ещё немного потом слил с гидравлического элемента (30г или около того).


Снизу пера откручиваем болт с медной шайбой.


Вот к чему он прикручен внутри.

  • Like 2
Ссылка на комментарий
Поделиться на другие сайты

Окончание:

Целиком.



Собирать буду в обратном порядке. Масло залью "десятку" по 330 гр. в каждый амортизатор.


Не стал я снимать сальники, у меня вроде нормальные, так что фоток этого процесса не будет.



При сборке, как и предупреждали нужно попасть гидравлическим элементом на своё место в фигурный паз.

Сделать это просто. Зажал в тиски вертикально перо. Сверху вставил гидравлический элемент. Снизу в отверстие болта вставил мизинец и слегка приподнимая им элемент по чуть-чуть его поворачивал каждый раз проверяя не опустится ли он ниже. Как опустился, наживил болт и закрутил не надавливая на него.






Масло заливать удобнее вот так.

**************

Напоминаю - автор

Vladikas
  • Like 5
