Отзыв о модели Jianshe JS 150-3 R6 Puma. История модели.

Спойлер

Хотелось бы в нем в нем отделить объективные оценки (О)  от личных субъективных (С).

C конца апреля до середины октября я намотал на колеса 7900 км разных дорог: городских, федеральных, грейдер разной степени убитости, лесных тропинок и деревенских проселков. Этого, конечно, мало,  чтобы судить о надежности аппарата в целом, но о первом впечатлении уже можно сказать.

Спойлер


 Я надеюсь, что старожилы меня дополнят, а новички или те,  кто, выбирает мотоцикл, намотают на ус.  Погнали.

Спойлер


Производитель.

О: В 1992 компания Yamaha разместила производство SR 150  на заводе СП Джианши - Ямаха (Jianshe Yamaha Motor  Co., Ltd (CJYM).

Спойлер


На основе этой модели был создан мотоцикл  Jianshe  JS 150-3 R6 Puma

Спойлер


Почитать можно здесь Our Stories:38 Developing Markets that Enrich People's Lives throughout the World - History | YAMAHA MOTOR CO., LTD. Company information.

Более менее доступно здесь

ТМ Альфамото - Завод JIANSHE

C: Руководство пользователя, поставляемое с мотоциклом никуда не годится.

Гораздо адекватнее руководство пользователя на английском языке. Английский язык - не проблема, если есть словарь или Google переводчик.

А еще я пользовался, при затруднениях, руководством Yamaha YBR 125, хотя это другой мотоцикл, но представление о проведении ТО и поиске неисправностей получить можно.

Руководство пользователя JS150-3.rar

Ссылка на комментарий
Поделиться на другие сайты

Устройство мотоцикла.

Двигатель.

Спойлер

О:  Один цилиндр, воздушное охлаждение, 4 такта. Объем 147 см3, максимальная мощность 8,48 кВт (11,5 л/c) при 8500 об/мин, максимальный момент 12 н/м при 5500 об/мин, степень сжатия 10,5/1.

Спойлер


С: Поначалу напрягал громкой работой ГРМ, постоянно чудились какие-то шумы в КПП. Не доверял я как-то китайскому механизму. Сейчас ничего этого не слышу, кроме цокота клапанов, когда зазор выходит из допуска.



Техническое обслуживание, как то замена масла и очистка воздушного и масляного фильтров, не требует сменных элементов, специфического инструмента или особых навыков слесаря, а значит и финансовых вложений, кроме покупки масла (объем масла 1 л). Интервал 3000 км.



Наиболее оптимальный диапазон работы двигателя 4250-7500 об\мин, а это  45-85 км\ч на 5 передаче.  В этом диапазоне наиболее ровная полка момента, мотоцикл ровно и хорошо ускоряется.



Выше этого – появляется мелкая дрожь, картинка в зеркалах размывается, двигатель ревет, мот ускоряется от 100 до максимальных 115  км\ч  медленно.



Кроме того, на высоких оборотах наблюдается повышенный выброс масла через сапун в воздушный фильтр, где оно отражается от сетки отделителя и скапливается в отстойнике фильтра. Кратковременно ускориться до сотни - без проблем, пилить в таком режиме часами - чревато масляным голоданием и “клином”. После долгих прохватов по трассе требуется проверка уровня  в окошке картера.



Ниже этого диапазона при большой нагрузке и высокой передаче прослушивается детонация, двигатель захлебывается.

Спойлер


Двигатель оснащен системой дожига картерных газов (через воздушный фильтр они подаются в выхлопную трубу, где догорают).

У некоторых пользователей выходит из строя часть системы - лепестковый клапан, лечится покупкой нового  или глушением системы.



Объем бензобака мотоцикла 14 л, при этом на резерв приходится переключаться после 10 л основного объема. Карбюратор вакуумный Teikei. Средний расход 2,5 – 3 л, запас хода 450 – 500 км.



Ссылка на комментарий
Поделиться на другие сайты

Рама и ходовая.

Спойлер

О: Рама полностью дуплексная, металлическая, трубчатая. Спереди – нерегулируемый телескоп, сзади - маятник из трубы прямоугольного сечения, два амортизатора с преднатягом пружин. Максимальная грузоподъемность 150 кг.

 Из особенностей - съемная нижняя часть рамы, как на старых японцах, для быстрого извлечения двигателя. Игольчатые подшипники маятника с  тавотницами, что  облегчает замену смазки.

Спойлер


С: Рама довольно жесткая, траверсы литые(?). В повороте и на перекладках мотоцикл не пляшет, на дороге ведет себя предсказуемо. За это приходится расплачиваться относительно большой массой (132 кг сухой массы на 11 лошадей) и не очень впечатляющей динамикой.



Подвеска довольно-таки мягкая, мелкие неровности отрабатывает хорошо, большие - сносно. При торможении вилка клюет.  При езде с пассажиром распущенные задние амортизаторы может пробивать.



Электрооборудование и контрольно-измерительные приборы.



О: мощность генератора 140 Вт, лампа головного света 35/35 Вт, запуск: электро - и кикстартер, аккумулятор 9 А/ч.

Cпидометр и тахометр - стрелочные, привод спидометра - тросовый, а тахометра - электронный, есть указатель уровня топлива.  Указателя включенной передачи нет, как и датчика боковой подставки.

Спойлер


C: Хотя китайская лампа кажется довольно маломощной (35/35 Вт), но рассеиватель работает как надо и света хватает. Днем лампы приборки слепнут, поэтому долгое время можно проехать с включенным поворотником.



Проводка проложена ровно, жгуты от рамы изолированы, под рулевой колонкой – в гофре. Я, для пущей надежности, дополнительно укрепил все кабельными стяжками, а разъемы заполнил токопроводящей смазкой и литолом.





Поначалу отсутствие указателя передачи напрягало (все время после пятой пытался включить шестую), затем приноровился.

Спойлер


У некоторых  пользователей от тряски выходил из строя тахометр (лечится пайкой отпавшего резистора внутри тахометра). Кроме того реле-регулятор может выдавать больше 14,5 В, что грозит вскипанием  аккумулятора, требует проверки и лечится заменой. Внутри бензобака  изначально поплавок может зацепляться, из-за чего уровень топлива работает неадекватно, лечится подгибанием тяги поплавка.



Ссылка на комментарий
Поделиться на другие сайты

Коробка переключения передач.

Спойлер

О:  КПП – пятиступенчатая, первая передача - вниз, остальные - вверх.  Переключения производятся двусторонней лапкой, соединенной с КПП регулируемой по длине тягой.

Спойлер


C: Передачи довольно короткие, позволяют держаться и опережать поток в городе. За городом печальнее - оптимальный крейсер 80 км/ч, что иногда небезопасно, но появляется возможность смотреть не только на дорогу, но и по сторонам.



Особенности КПП:  задняя часть двусторонней  лапки расположена низко, поэтому пяткой работать не очень удобно.

Но, если после первой передачи нажать пяткой - сразу включается нейтраль, поэтому у меня никакого гемора с ее поиском не возникало.

Лапка соединена тягой, при переключении люфты лапки и тяги накладываются, ходы размашистые, особой четкостью не отличаются.



Пластиковый обвес. Качество сборки.



О: Мотоцикл оснащен пластиковыми крыльями, накладками на бак, боковыми крышками и крышками хвоста.Пластиковый обтекатель фары.

Спойлер


C:  Весь пластик, за исключением заднего крыла - жесткий. Боковые крышки, которые приходится часто снимать - хрупкие, приходится обращаться с ними осторожно.

Зазоры в местах сопряжения деталей неравномерные, на кочках пластик в этих местах гремит, лечится прокладкой уплотнителя (дверного, оконного, шумоизоляции) в этих местах.

Конструкция обтекателя фары такова, что при моих неоднократных падениях не треснула,  не сломалась и выдержала с честью около пяти метров скользячки по асфальту.

Спойлер


Весь крепеж на мотоцикле отменного качества, большинство болтов с маркировкой 8.8, затянуто каким-то неимоверным моментом.

Перестраховываясь, доступный крепеж переустановил с гроверными шайбами, использовал фиксатор резьбы. Может быть, по этим причинам за 8000 км потерял только 1 болт (от накладки выхлопной  трубы).



Ссылка на комментарий
Поделиться на другие сайты

Колеса, резина и тормоза.

Спойлер

О: Переднее колесо 2.75-18, заднее 3.25-18. Передний тормоз гидравлический с двухпоршневым суппортом, задний - барабанный. Резина: Kendа.

Спойлер


С: Рисунок протектора  асфальтно-дорожный,  на сухом асфальте и грунтовке держак хороший, на мокром - чуть хуже, по грязи - плохо, переднее колесо в колее таскает, заднее быстро замыливается.

Спойлер


Шины (особенно передняя) по-велосипедному узкие, по песку и щебню быстро не проедешь, но в повороты на хорошем покрытии входит на ура.

Передний тормоз работает адекватно, машину осаживает эффективно. Задний тормоз откровенно слаб, без обратной связи, может скрипеть.







Эргономика и комфорт.

Спойлер


С: Посадка классическая с прямой спиной, подножки слегка вынесены назад. Скорее всего, высоким (более 180 см) будет неудобно.



Ветрозащита минимальная, да и на скорости 60-90 км/ч это не очень актуально. Сиденье сплошное с небольшой ступенькой, места для второго номера достаточно. Единственный и серьезный минус - оно довольно жесткое, после 100 км пятая точка отчаянно просит передышки.



Под сиденьем находится штатный набор инструмента (свечной ключ, плохо подходящий к свече, и двусторонняя отвертка). Здесь довольно-таки много места, можно поставить блок сигнализации или положить инструмент и ЗИП. Правда, все это нужно надежно зафиксировать.



Сиденье фиксируется двумя крючками, которые открываются маленькими рычагами. Левый рычаг блокируется замком. Поначалу было проблематично с первой попытки установить сиденье. Есть хитрость- для быстрой установки нужно нажать на  переднюю часть сиденья ( место водителя ), сдвинуть сиденье вперед и крючки легко защелкиваются.

Спойлер


Ссылка на комментарий
Поделиться на другие сайты

Выводы.



Я откатал на этом мотоцикле всего один сезон и это был очень хороший и удачный сезон, несмотря на дожди и падения. Мотоцикл показал себя неприхотливым в эксплуатации и несложным в обслуживании.

С его помощью я увидел новые дороги, а старые открылись в новом свете. Главное- не требовать от легкого городского мотоцикла проходимости эндуро, скорости спортбайка и комфорта турера.



P.s. Я понимаю, что правда будет у каждого своя, а истина где-то рядом. Но я старался не приукрашивать действительность, но и не сгущать краски, а писать о вещах, которые я увидел и осознал.

Спойлер

b233650c42134af9cc8c07c14f146046.jpg396228cb8b61e6e3bddbb695102eb222.jpg78f2f64615509070a1789169b96e0535.jpg







Всем добра!


Изменено пользователем tim2813
Ссылка на комментарий
Поделиться на другие сайты

Материалы по Jianshe Js 150-3 R6 Puma:

Руководство пользователя на русском языке Руководство пользователя JS150-3.rar

ЕС-сертификат http://www.fayloobmennik.net/6101580





Каталог запчастей - Jianshe JS150-3.pdf



Ссылка на комментарий
Поделиться на другие сайты

Брызговики на крылья.

Авторы: Paramon и UNREAL.

Каждый архив распаковывается в 4 файла,  каждый файл распечатывается в формате А4.

Соединив листы , получаем шаблон брызговиков.

По шаблону вырезаем из подходящего материала брызговики (я использовал листовую резину 3 мм).

Передний брызговик клеил к крылу клеем Момент резиновый. Два года- полет нормальный.

















Задний брызговик крепил  тем же клеем и треугольной пластиной с болтами.











KOMPAS - БРЫЗГОВИК пер.rar

KOMPAS - БРЫЗГОВИК_ЗАДНИЙ.rar

Изменено пользователем tim2813
Ссылка на комментарий
Поделиться на другие сайты

Регулировка зазора клапанов.



Регулировка зазоров проводится на 1000 км после обкатки и через каждые 6000 км. Регулировка проводится на холодном двигателе при температуре воздуха 10 – 20 С.

Для проведения этой операции потребуется крестовая и шлицевая отвертки, ключи на 8 и 10, головка на 17 с удлинителем, свечной ключ, шестигранник на 5, набор щупов с шагом 0.01 мм, ключ на 3.5 или короткая отвертка с  пропиленным на 3.5 мм широким жалом.







Необходимо включить нейтральную передачу и установить мотоцикл  на центральную подставку.

Для того чтобы было удобнее подобраться к клапанным крышкам, лучше снять бак. Для этого открываем ключом замок сиденья, сдвигаем рычажки и снимаем сиденье.




Крестовой отверткой откручиваем болты боковых накладок и снимаем их.







Закрываем бензокран, сдвигаем хомут и отцепляем  шланг подачи бензина в карбюратор.




Ключом на 10 откручиваем болт бензобака.




Приподняв бензобак, отключаем датчик уровня топлива(1) и шланг перелива бензина(2).


Покачивая вправо-влево, снимаем бензобак с резиновых упоров. При установке на поверхность убедитесь, что вес бензобака не давит на бензокран.



Для удобства работы шестигранником на 5 откручиваем болт и  снимаем звуковой сигнал.







Перед снятием клапанных крышек не будет лишним очистить от пыли пространство под баком и проверить состояние проводов и контактов (потертости, следы нагрева).






Ссылка на комментарий
Поделиться на другие сайты

Шестигранником на 5 откручиваем 3 болта крышки выпускного клапана и снимаем ее.




Ключом на 8 откручиваем 2 болта крышки впускного клапана и снимаем ее.




Положение крышки впускного клапана можно перепутать при сборке, поэтому необходимо отметить для себя, что маслосборная ступенька находится вверху.




Шестигранником на 5 откручиваем  2 болта крышки звезды распредвала.




Шлицевой отверткой откручиваем заглушки со стороны генератора.









Удлиненной головкой на 18 откручиваем свечу. При этом можно проверить цвет свечи, состояние изолятора и зазор между электродами (0.6-0.7 мм).




Головкой на 17 поворачиваем коленвал против часовой стрелки до совпадения меток на маховике и звезде распредвала (фото кликабельны).  Направление поворота узнать просто - достаточно нажать на кикстартер.









Если метка распредвала находится внизу, прокручиваем маховик против часовой стрелки еще на 360 градусов.

Примечание: на маховике 2 метки, одна метка в виде растянутой английской H- это момент зажигания, вторая метка просто черта- положение поршня в ВМТ.

 Проверяем правильность положения механизма ГРМ, для этого слегка приподнимаем коромысла над клапанами. Клапана не должны быть зажаты.

Проверяем зазор клапанов с помощью набора щупов.



Я выставляю зазоры 0.06 – 0.08 мм - впускной,  0.09- 0.11 мм - выпускной. ( Почему такие зазоры - пояснил в основной теме).

Проверяем зазор выпускного клапана. Щуп должен проходить с легким защемлением. Следующий по номиналу щуп не проходит.




Если значение зазора не в пределах интервала, приступаем к регулировке. Для этого откручиваем ключом на 10 контргайку болта.




 Пальцами подводим болт, чтобы зажать щуп в зазоре.  Удерживая болт от поворота ключом на 3.5 или широкой шлицевой отверткой с пропиленным жалом,  ключом на 10 затягиваем контргайку.




Проверяем  зазор.

Аналогично поступаем с впускным клапаном.

Собираем в обратной последовательности. При сборке следует уделить внимание чистоте посадочных мест крышек и заглушек, а также состоянию  их прокладок.

P.S.  Регулировку зазоров можно делать без снятия бензобака.  В этом случае нужно будет снять боковые облицовки бензобака, открутив 4 болта. Снимаются облицовки сдвиганием в сторону переднего колеса.

P.P.S. Комментарии и дополнения к посту лучше написать в основную тему, чтобы облегчить всем чтение и поиск в FAQе.

P.P.P.s. При составлении фотоинструкции подсматривал здесь

http://www.xt225.com/forums/ubbthreads.php?ubb=showflat&Number=10228&fpart=1

Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

Сальник ведущей звезды.




Размер 35*20*5

Изменено пользователем tim2813
Ссылка на комментарий
Поделиться на другие сайты

Подшипники и сальники колес.

Переднее колесо.




Заднее колесо.


Ведомая звезда.








Изменено пользователем tim2813
Ссылка на комментарий
Поделиться на другие сайты

  • 4 месяца спустя...
Цитата

Gnom64ru сказал:

Докладываю ? приподнял пыльник на вилке своего коня...сальник 30х40.5х10.5 ,пыльник попутно померял...30х41х4.7/4.8 (последнее-примерная глубина посадки)



Изменено пользователем tim2813
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Цепь и звезды.

Цепь бессальниковая, 428-ая, 120 звеньев.



Ведущая (передняя) звезда-14 зубов.

Стандарт по JT: JTF 1263-14 JT Sprockets: Catalogue

Аналог передней звезды: Afam 21200-14



 Ведомая (задняя) звезда- 47 зубов.

Стандарт по JT: JTR 838 JT Sprockets: Catalogue

Аналог: Afam 12200

НО звёзд JTR838 на 47 зубов не существует.

Для подбора оптимального передаточного отношения удобно пользоваться калькулятором, например, таким http://www.sprocketcalculator.com

Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...

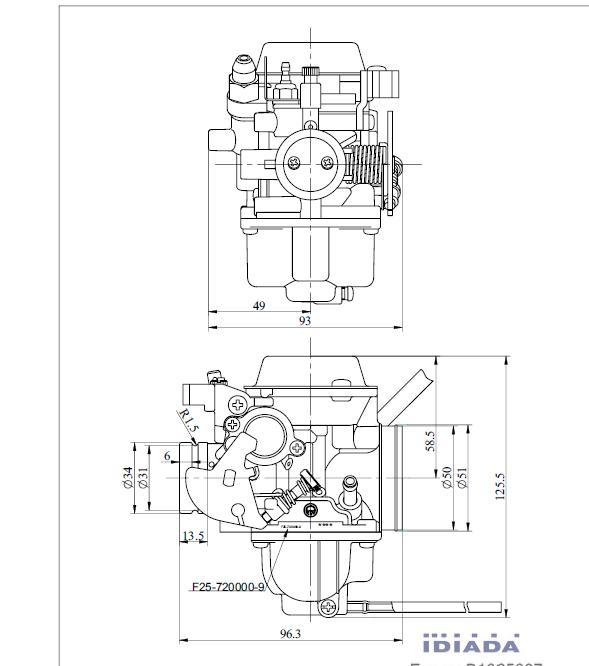

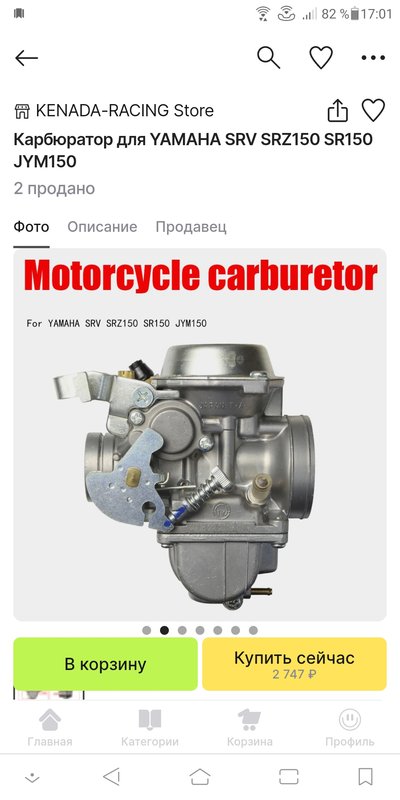

Размеры карбюратора Teikei Z24V






Ссылка на комментарий
Поделиться на другие сайты

Не работает указатель уровня топлива.

Спойлер
В 31.03.2019 в 19:09, Мутный сказал:

....Проблема в том,что тяга,на которой поплавок,цепляется за дренажную трубку внутри бензобака и застревает.Надо снять бензобак,перевернуть и открутить лючок . Посветить фонариком и определиться,что сделать,подгибать тягу или подрихтовать дренажную трубку.Я лично рихтовал трубку,она медная или латунная. Наставил на неё деревянную палку и вдарил молотком.Слегка,без фанатизма.☺️



16 часов назад, Алексей Калининград сказал:

... Как и писал "Мутный" тяга датчика задевала за медную дренажную трубку в баке. Пришлось её  "подлечить" небольш26041153_m.jpg 26041154_m.jpg 26041155_m.jpg им ударом молотка. Теперь показатель уровня работает, но почему-то когда на заправке залил 10л - показал полный бак).





Если не помогло, то необходимо выяснить есть ли связь датчика с указателем.

В 31.03.2019 в 00:20, tim2813 сказал:

...

Для того, чтобы проверить указатель уровня, нужно включить зажигание и подсоединить контрольную лампу к зелёному проводу в фишке. Лампа должна тускло гореть, а стрелка уровня медленно подниматься.

Если такого не происходит, значит есть обрыв. Если стрелка ожила, то нужно проверить наличие контакта между вторым (чёрным) проводом и массой мотоцикла.

Если на обоих проводах есть контакт, то, проблема в самом указателе.





Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...
В 06.05.2017 в 12:49, tim2813 сказал:



Размеры пыльника передней вилки, почему-то четыре размера 30*41*4,5*13

Ссылка на комментарий
Поделиться на другие сайты

  • 5 месяцев спустя...

Эти и другие запчасти подходят от Yamaha XT 225. Подробнее с рисунками и каталожными номерами можно увидеть на Мегазипе - https://www.megazip.ru/zapchasti-dlya-motocyklov/yamaha/xt225-14180/xt225-serow




Прокладка крышки клапана -

93210-57634-00
Кольцо уплотнительное



Прокладка крышки звезды распредвала -

93211-05471-00

Кольцо уплотнительное



Прокладка крышки масляного фильтра -

932-10541-75-00

Кольцо уплотнительное

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Подшипники рулевой колонки идентичны подшипникам Yamaha YBR 125.









Размеры.

%D1%83%D0%BF%D0%BE%D1%80%D0%BD%D1%8B%D0%

Размеры верхнего подшипника: d=25 mm, D=48 mm, T=12 mm.

Размеры нижнего подшипника: d=30 mm, D=48 mm, T=12 mm.



Некоторые владельцы YBR 125 вместо шариковых упорных ставят более долговечные конические упорные подшипники All Balls 22-1007.





Ссылка на комментарий
Поделиться на другие сайты
