Запресовка шестерни распредвала


Рекомендуемые сообщения

Добрый день, подскажите кто чем может.

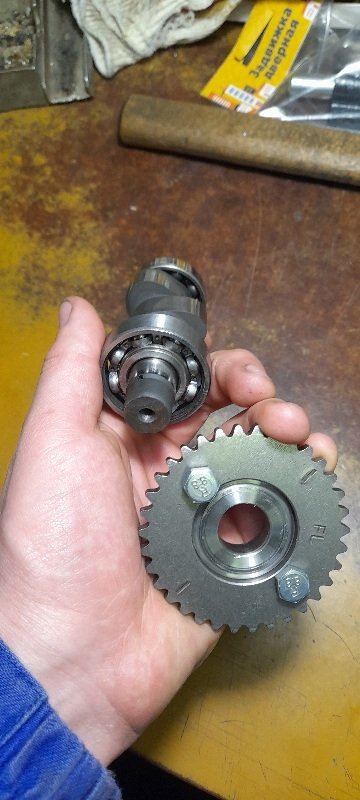

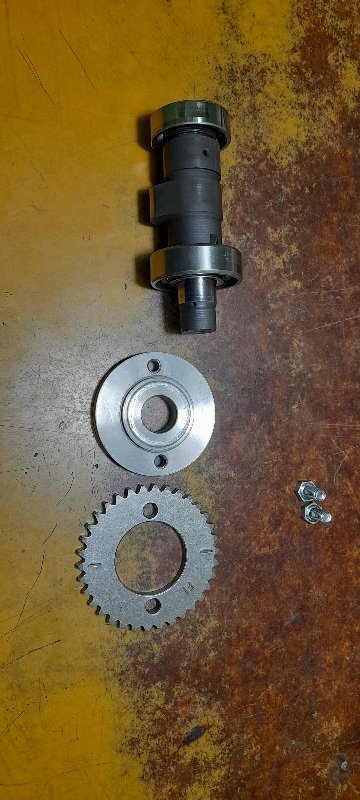

Решил поменять подшипник на распредвалу, выпресовал фланец крепления шестерни, метки на фланце и валу забыл поставить, вопрос заключается в том, в каком положении запресовать фланец? Что бы метки на шестерне относительно кулачков были выставлены правильно, метки на фланце и распредвале отсутствуют.

Может кто знает какие нибудь ориентиры по которым можно правильно запресовать фланец или если есть возможность скиньте фото своих распредвалов, буду благодарен.

Мотор 165fmm верхневальный с балансирным валом, снял с Irbis TTR 250R







Изменено пользователем 5Раса
Добавил информацию
Ссылка на комментарий
Поделиться на другие сайты

56 минут назад, 5Раса сказал:

Решил поменять

распредвал на запорожце?

Или головка о трехЪ клапанах?

Уважаемый давайте больше информации, хоть с какой техники сняли.

Хотя честно думаю китайцы не заморачиваются, о "опережениях и перекрытиях"...

Я так подозреваю РВ скорее все с мопеда (по типу альфа/дельта)? Если да...

То кулачками на стол, что бы как на ногах стояла, вал параллельно столу, плоскость кулачков равномерно прилегают. -верхняя точка вала окружности есть точка ВМТ.

p.s. если все ж с альфы дельты, рекомендовал бы проточить посадочные места подшипников РВ и перевести на 4х значные подшипники-стандартные, а не пятизнаки. Хотя многим это копеешная деталь, которую меняют каждый сезон...

Ссылка на комментарий
Поделиться на другие сайты

1 час назад, Старичок сказал:



Я добавил информацию по мотору в начеле, я только зарегался, незнаю как сюда фото добавить.

Ссылка на комментарий
Поделиться на другие сайты

3 часа назад, Старичок сказал:

То кулачками на стол, что бы как на ногах стояла, вал параллельно столу, плоскость кулачков равномерно прилегают. -верхняя точка вала окружности есть точка ВМТ.

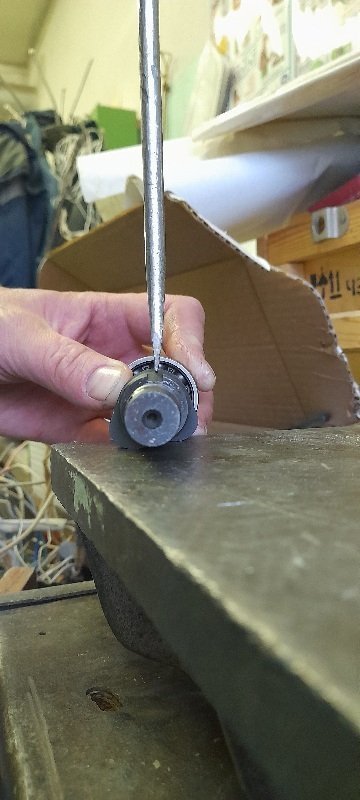

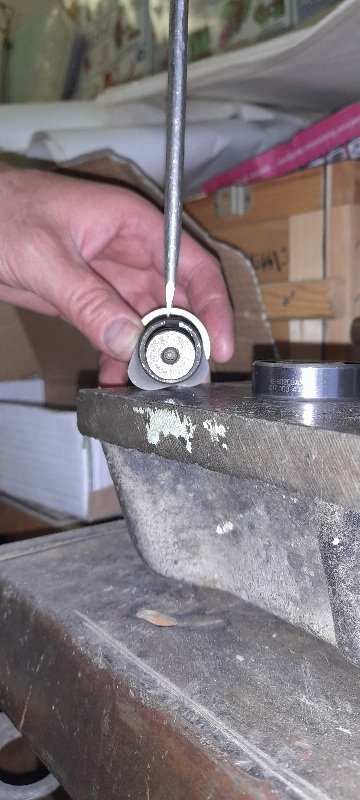

Я правильно вас понел, что я указал отвёрткой на точку ВМТ.



Изменено пользователем 5Раса
Ссылка на комментарий
Поделиться на другие сайты

1 час назад, 5Раса сказал:

я указал

Да правильно. У вас же коромысла сверху стоят(когда собрано), где отвёртка стоит...

По ходу как на альфе дельте....вот только там три болтика крепления  на звёздочке...

Ссылка на комментарий
Поделиться на другие сайты

Спасибо за помощь, прочитав ваше сообщение до меня только потом дошла мысль загуглить информацию про настройку распредвалов без меток:)
