tim2813

FAQ Fireguard 250 Trail (Shineray XY250GY-9C)

Рекомендуемые сообщения

Эта тема создана для сбора справочной информации о Fireguard 250 Trail, которая поможет каждому владельцу в поиске запчастей, расходников и элементов тюнинга.

Не стесняйтесь, выкладывайте любые проверенные  Вами данные, но, не дай Вам Бог, удариться в пучину флуда и дружеских споров - для этого есть отдельная тема.

Не флудите, да не редактируемы будете! И помните, Большой Брат наблюдает за Вами! :)



Fireguard 250 Trail




О производителе: компания Shineray была основана в 1997 году. Начав с производства трициклов, компания продолжила свое производство внедорожных мотоциклов, опираясь на опыт участия  в участии заводской команды в чемпионатах по мотокроссу в Бельгии и других странах. Юношеская команда в 2009 году выигрывает на мотоциклах Shineray X2 Кубок Наций по мотокроссу.

В 2012 году мотоцикл Shineray XY400GY, также называемый X5, открывает новое видение внедорожного туризма на мотоциклах. В 2015 году мотоцикл Shineray XY250GY-2 вторым в своей группе.

C 2014 года продолжается активное сотрудничество  Shineray и Husqvarna. Результатом является множество мотоциклов под брендом SWM.



Fireguard 250 Trail (Shineray  XY250GY-9C)






















Технические характеристики.


Двигатель, тип

Бензиновый, 4-х тактный, одноцилиндровый, двухклапанный, воздушного охлаждения, верхнее расположение распредвала (OHC) с цепным приводом и балансировочным валом


Рекомендуемое топливо

   Бензин с октановым числом не менее 92


Рекомендуемый класс вязкости масла

   10W-40 / 15W-50 Полусинтетическое масло для мотоциклетных двигателей воздушного охлаждения (в зависимости от сезонности)


Степень сжатия    9,0:1


Объем, см3    232


Система электропитания    АКБ 12V 7А


Система зажигания    Электронное


Тип запуска двигателя    Электростартер и кикстартер


Максимальная мощность, л.с./ об.мин.    18 /7000


Максимальный крутящий момент, Нм при об/мин.    19,5 / 5500


КПП    5-ти ступенчатая с многодисковым сцеплением в масляной ванне


Тип привода    Цепной привод.



Маркировка цепи 520.



Марка цепи CHOHO


Задние тормозные механизмы    Дисковый с двухпоршневым суппортом, гидравлический. Диаметр диска 240 мм. Толщина диска 4 мм.


Передние тормозные механизмы    Дисковый с двухпоршневым суппортом, гидравлический. Диаметр диска 240 мм. Толщина диска 4 мм.


Подвеска задняя    Маятниковая с пружинно-гидравлическим моноамортизатором с точкой крепления непосредственно на заднем маятниковом рычаге


Подвеска передняя    Телескопическая вилка перевернутого типа с гидравлическими амортизаторами. Ход сжатия 180 мм. Диаметр пера 42 мм.


Колесные диски    Стальные, спицованные, хромированное нанесение на обод.


Максимальная скорость, км / ч    120


Расход топлива на л/100км    ≥3,1


Грузоподъемность, кг    157


Клиренс, мм    310 (минимальный)


Размер шин передние /задние    100/90-19 / 110/90-17.



Размер и маркировка шин: Передние: KENDA 100/90-19 K257D, Задние KENDA : 4.60-17 K257D


Объем топливного бака, л    15


Заправочный oбъем масла в двигателе, л.    1


Массо-габаритные характеристики
Длина, мм    2080
Ширина, мм    860
Высота по седлу, мм    850
Высота, мм    1270
Колесная база, мм    1385
Снаряженная масса, кг    131



Транспортные данные:

Длина, м.    1,75
Ширина, м.    0,5
Высота, м.    0,85
Масса,кг    155



Мануал на русском языке -



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Двигатель.



Свеча зажигания - NGK DR8EA

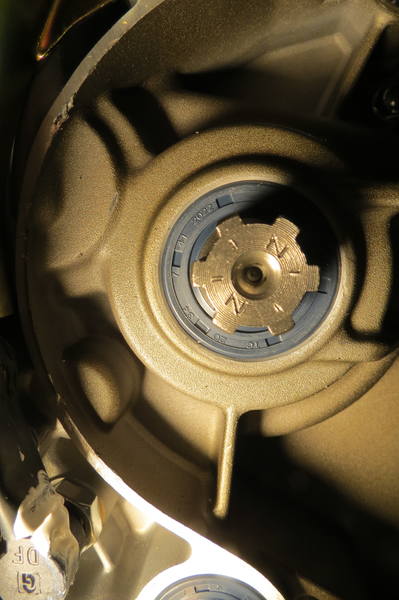

Сальник ведущей (передней) звезды - 20*34*7




Масляный фильтр - бумажный фильтрующий элемент.

Размеры


D - 44 мм

D1 - 13.5 мм

H - 35 мм



Подходят аналоги

HIFLO    HF131
HIFLO    HF971
KN    KN-131
OEM Suzuki    16510-05240
Old Champion (<2011)    X327
VESRAH    SF3003



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Бензобак.

Объем бака - 15 литров.

Резерв -











Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

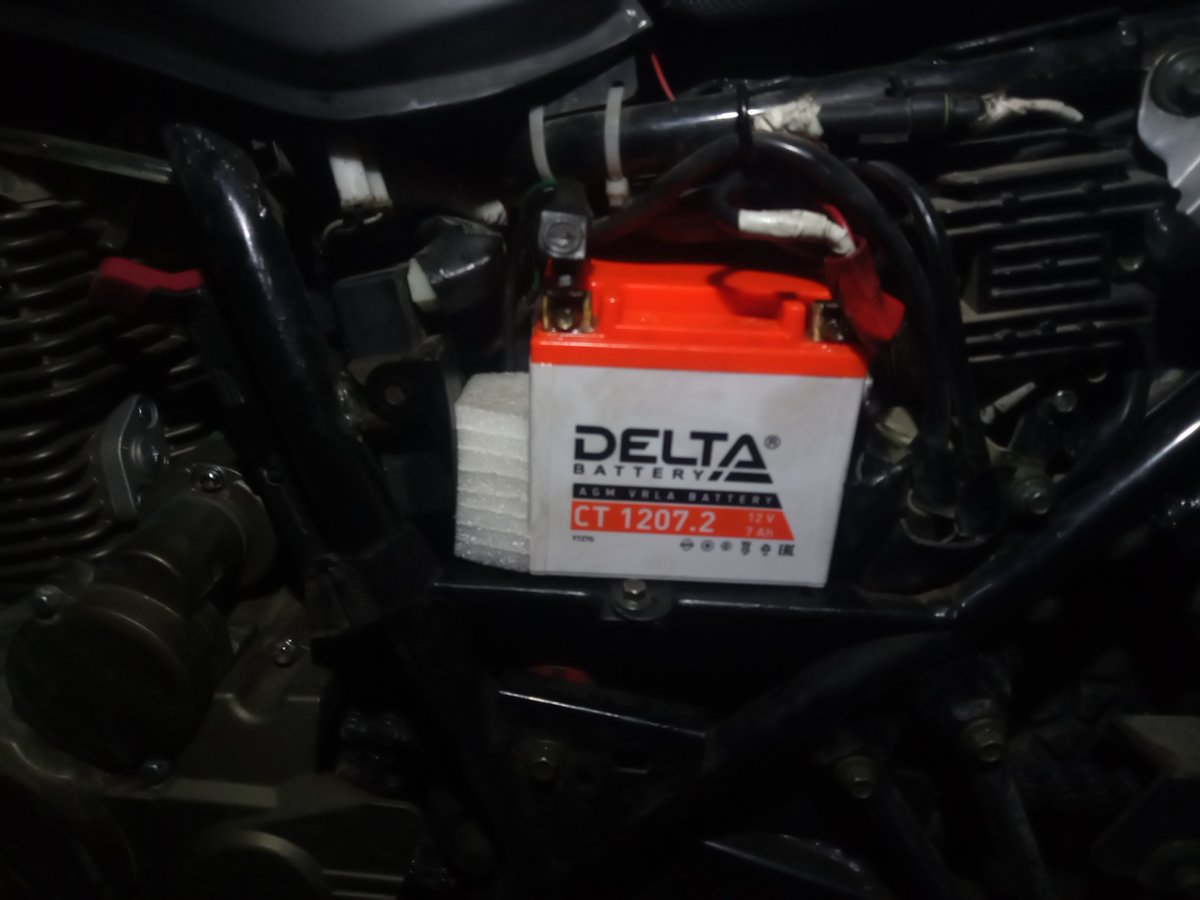

Аккумулятор.

Напряжение 12 В, емкость 6.5 А/ч, пусковой ток 3 А.











Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Переднее колесо.



Подшипники 6202 2RS.

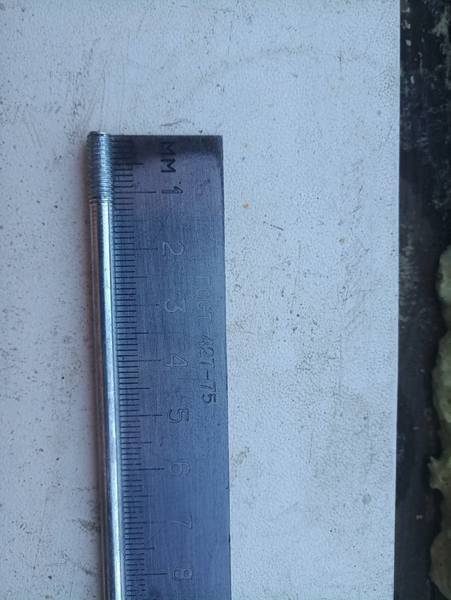

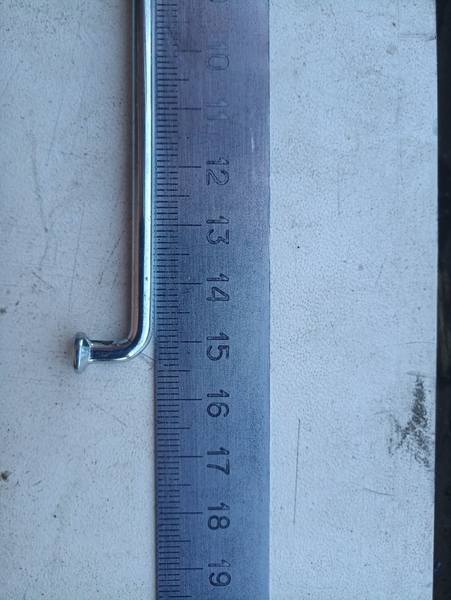

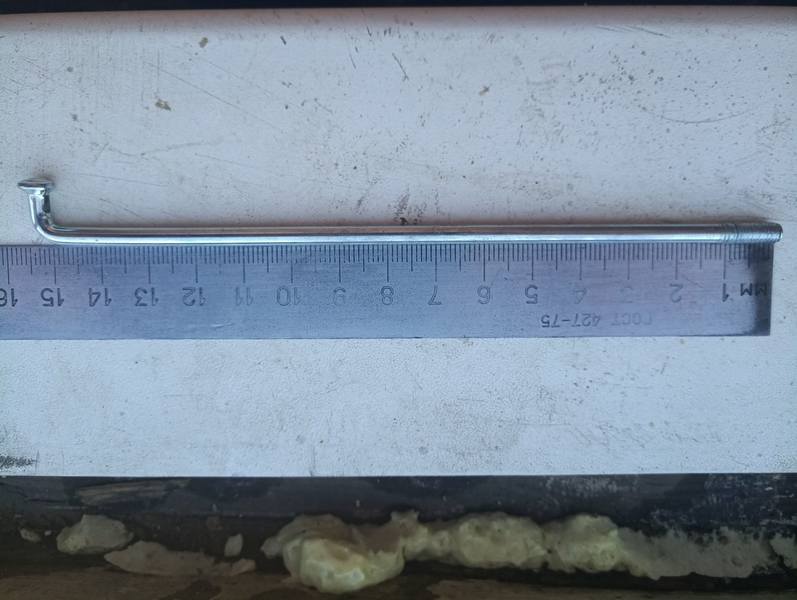

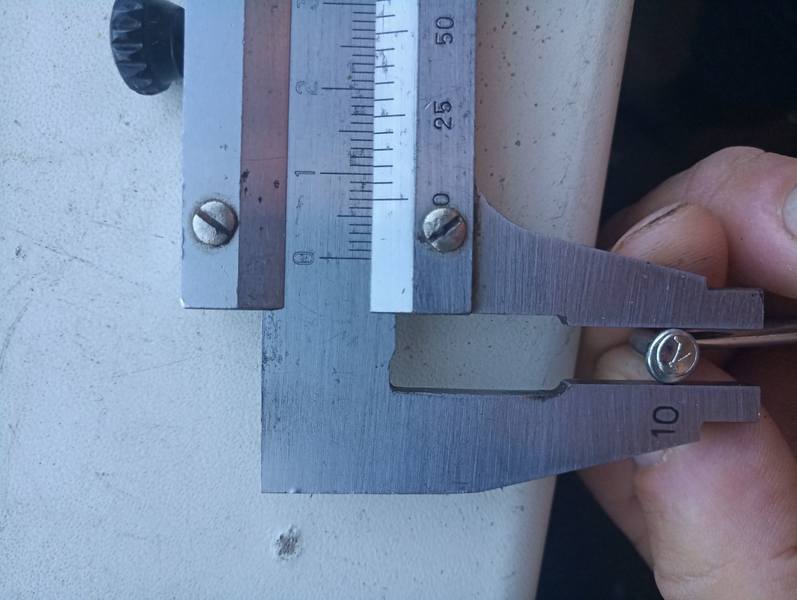

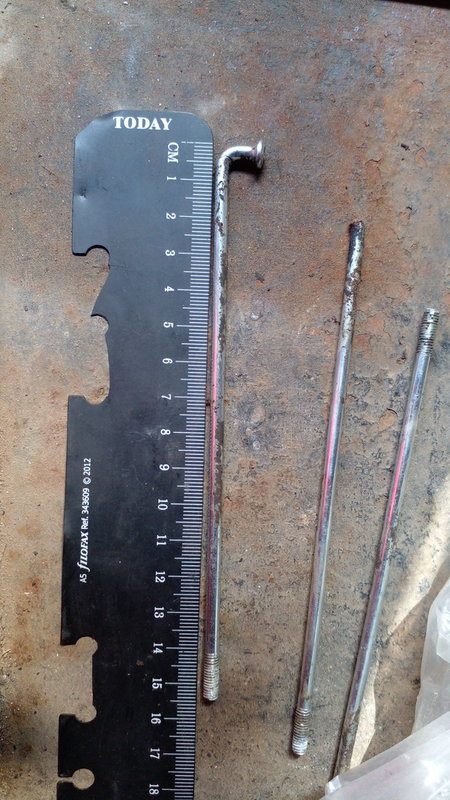

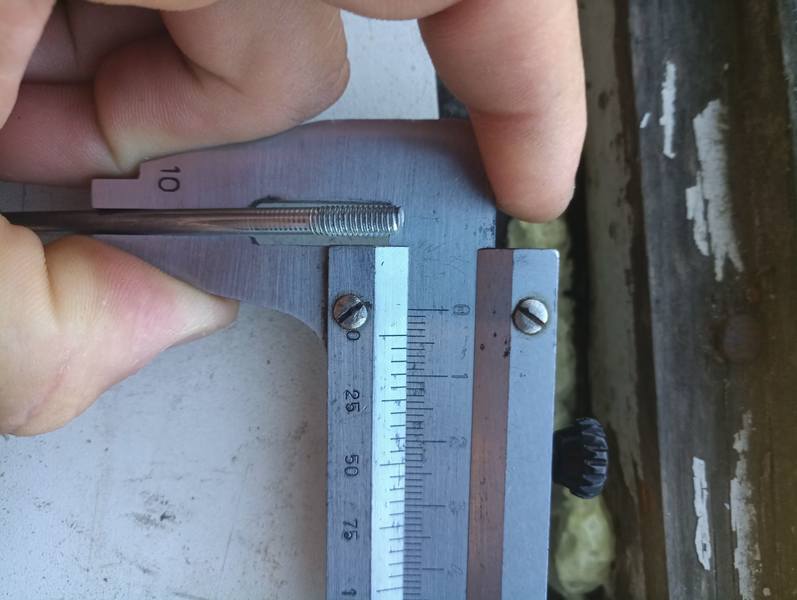

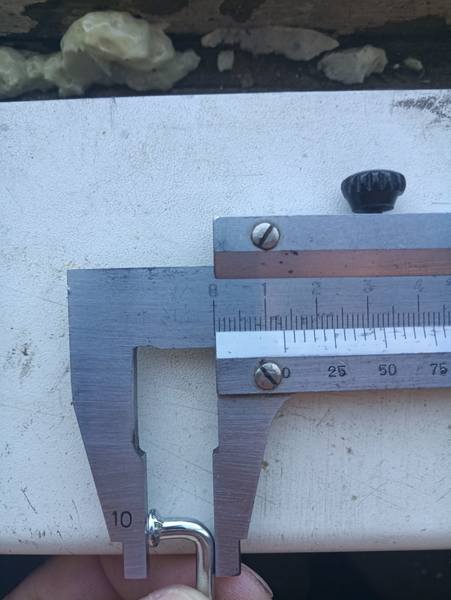

Обод стальной, 36 спиц, размер обода 19*1,85




Бюджетная резина на переднее колесо: Mitas MC24, Mitas E08, Mitas E07, Continental TKC 80, Shinko E804, Pirelli MT60.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
