FAQ Fireguard 250 Trail (Shineray XY250GY-9C)

[tim2813]

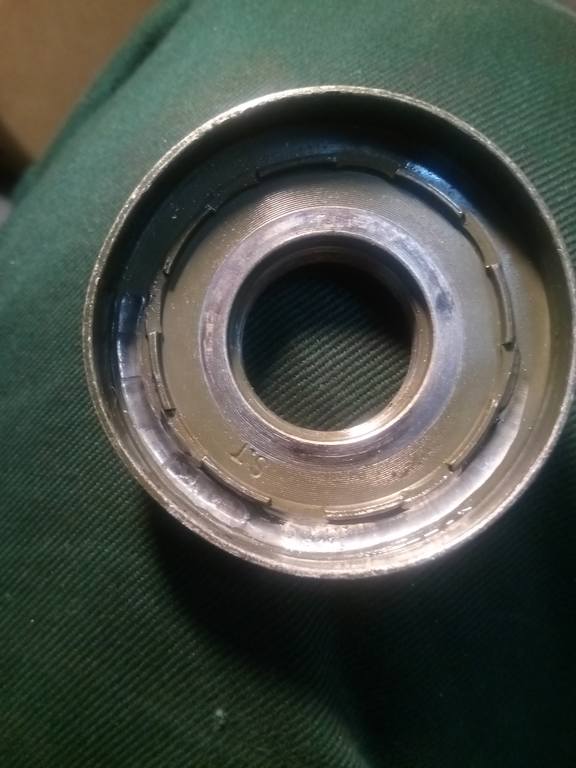

Подшипники рулевой колонки.



В рулевой колонке два насыпных (без сепаратора) упорных шарикоподшипника. 21 шарик в каждом подшипнике.













Диаметр шарика 4,76 мм. Шарики из совместимых подшипников.





Подходят шарики из подшипников 6001, 6002, 6003.



По всей вероятности, для замены упорных шарикоподшипников подойдут роликовые конические подшипники 91683/22.5 и 91683/24.





При глубокой посадке опорной обоймы верхнего подшипника возможно прикусывания гайки крепления рулевого вала о трубу рамы.

При повороте руля гайка может ослабляться, появляется люфт.





Исправить недочёт легко. Нужно просто подложить шайбу подходящего размера между гайкой и верхней обоймой.





[tim2813]

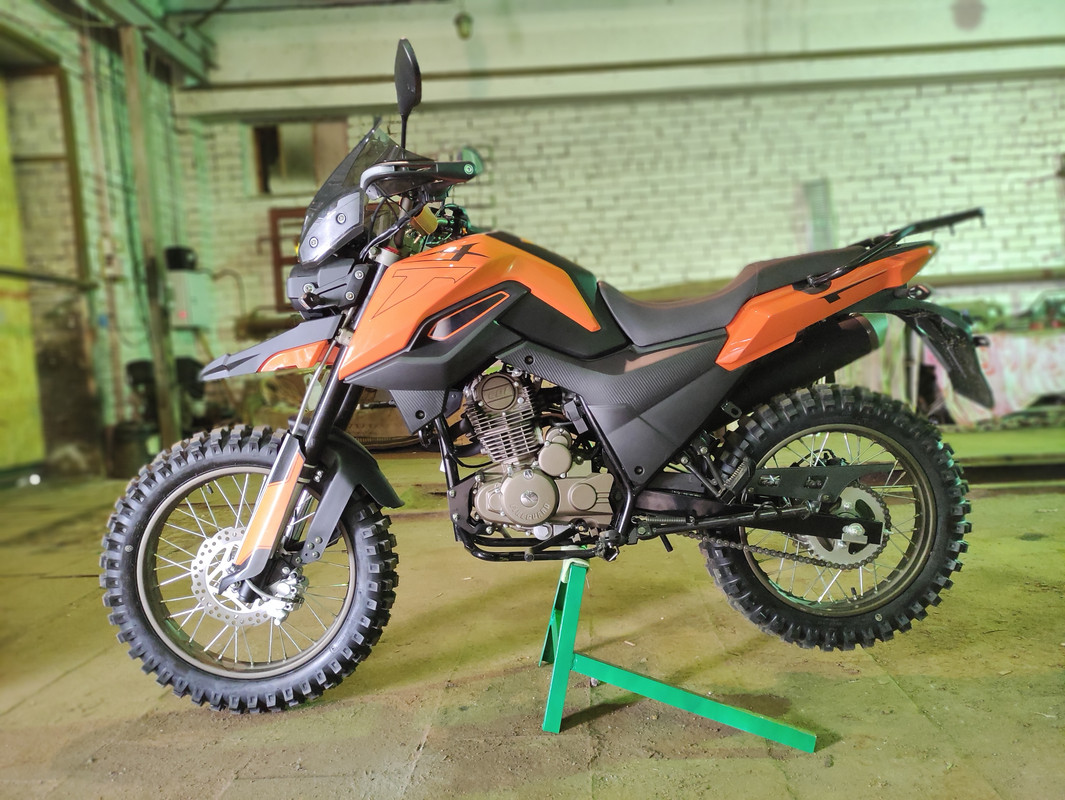

Бюджетный подъемник мотоцикла.



В 12.04.2022 в 21:44, Krazos сказал:

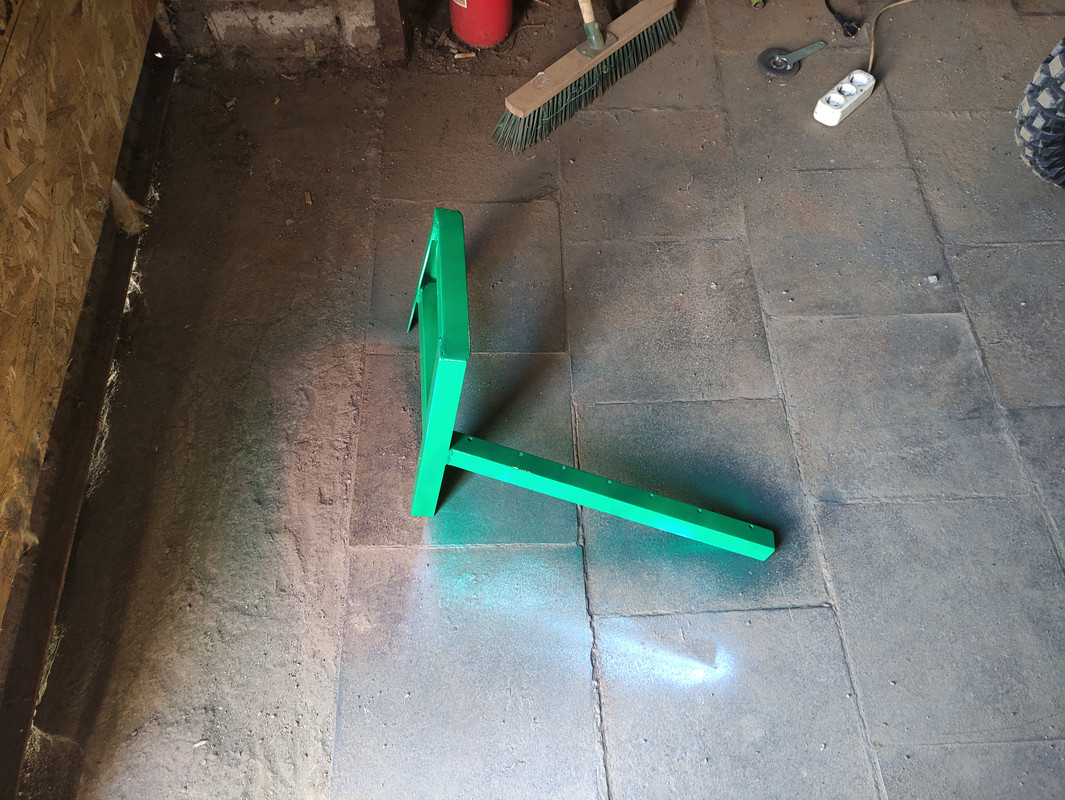

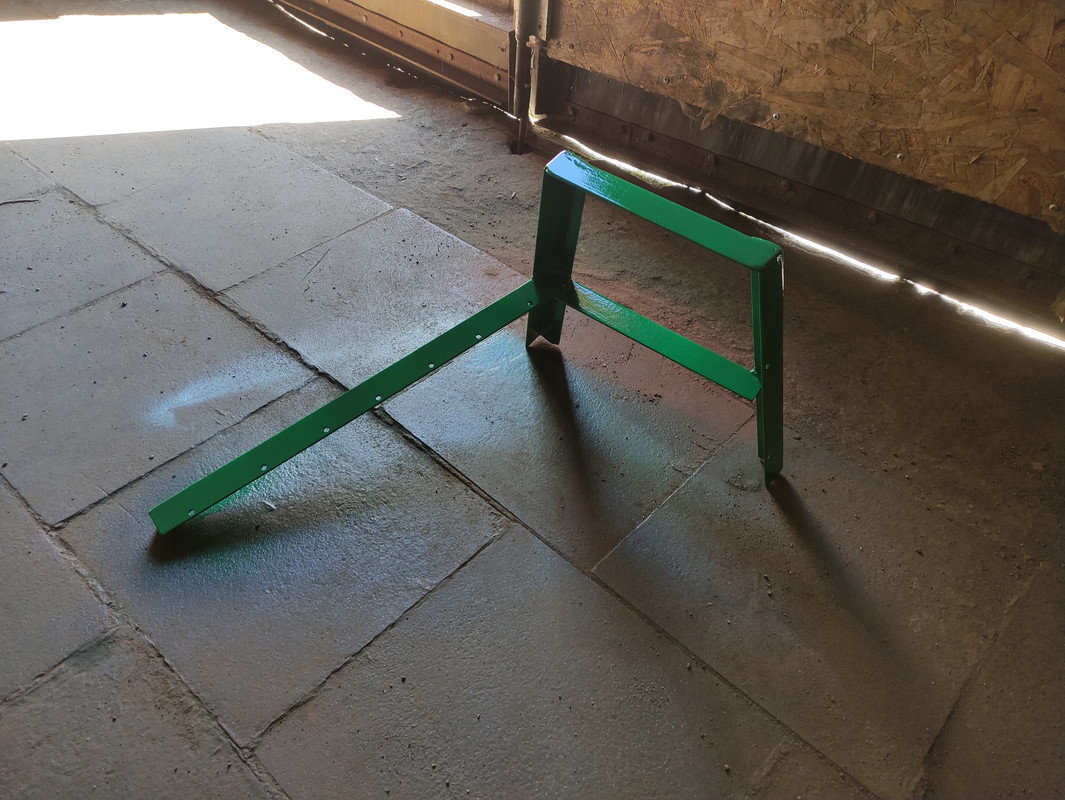

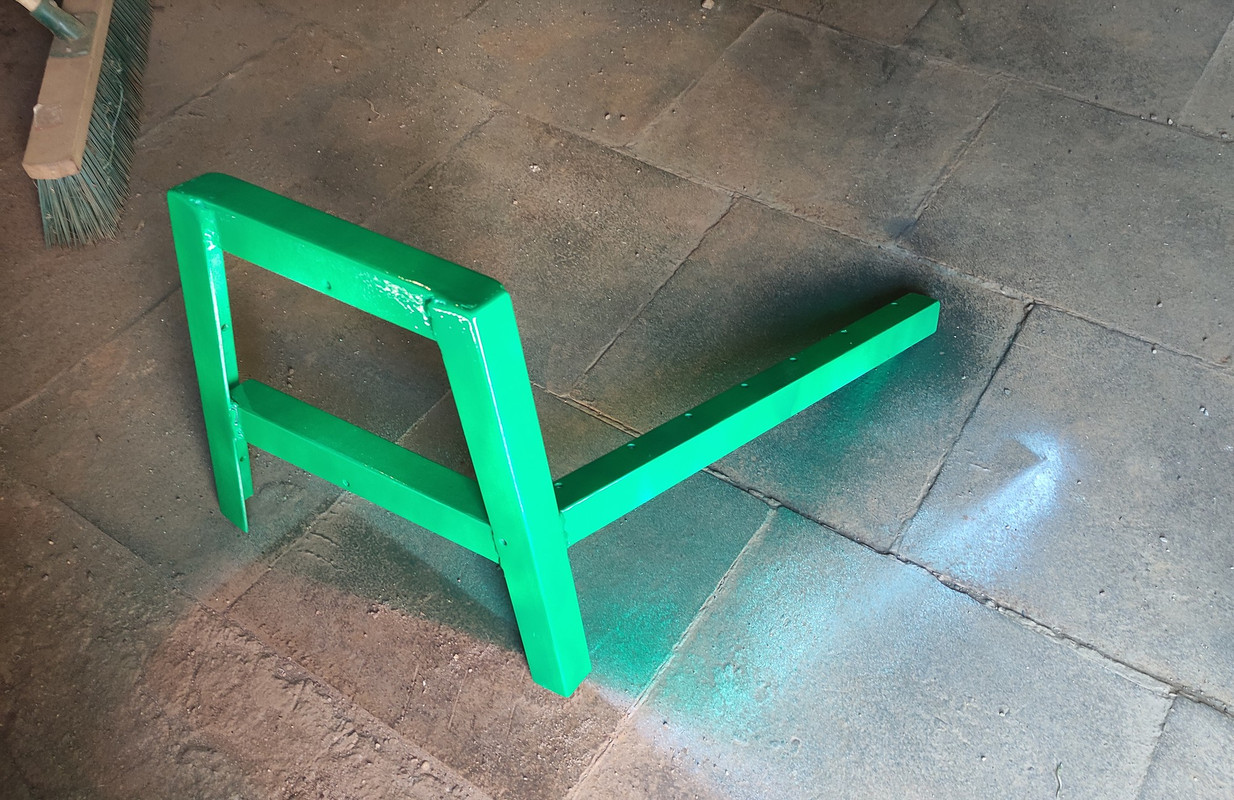

Вот такую приблуду сварили, справляется хорошо.







[tim2813]

Проставки для удлинения вилки.



В 20.04.2022 в 23:01, Ozon777 сказал:

Решил удлинить вилку с помощью проставок на 50мм,две большие гайки и болт,сваренные между собой,теперь хоть ехать стало приятней,а то чувствовал как будто на мопеде еду.



В 20.04.2022 в 23:03, Ozon777 сказал:



[tim2813]

Герметизация патрубка воздушного фильтра.



В 23.04.2022 в 02:02, Kurt932 сказал:

Давно хотел проверить одно место короба воздушного фильтра: там, где воздуховод идёт к карбу. С внутренней стороны, со стороны амортизатора, видел потрескавшееся что-то-там-чем-китайцы-приклеили-воздуховод-к-фильтрбоксу.



Короче, вытащить фильтрбокс из рамы у меня не получилось. Видимо, только через снятие карбюратора и амортизатора, хз )))



Но подлезть удалось: когда отогнул наружу этот воздуховод, то через те трещины даже сасочилось масло, которое было в коробе (из сапуна). Сам воздушный фильтр нормально так пропитался в том числе.

Неизвестно, в неотогнутом состоянии втягивает ли там воздух: масло не "потело" и не сочилось через это место ранее. Но замазал там всё герметиком отдуши.



Причина, почему там этот клей или что это - потрескался - неизвестна. Рекомендую глянуть у себя, на всякий случай.



В 23.04.2022 в 20:41, Kurt932 сказал:

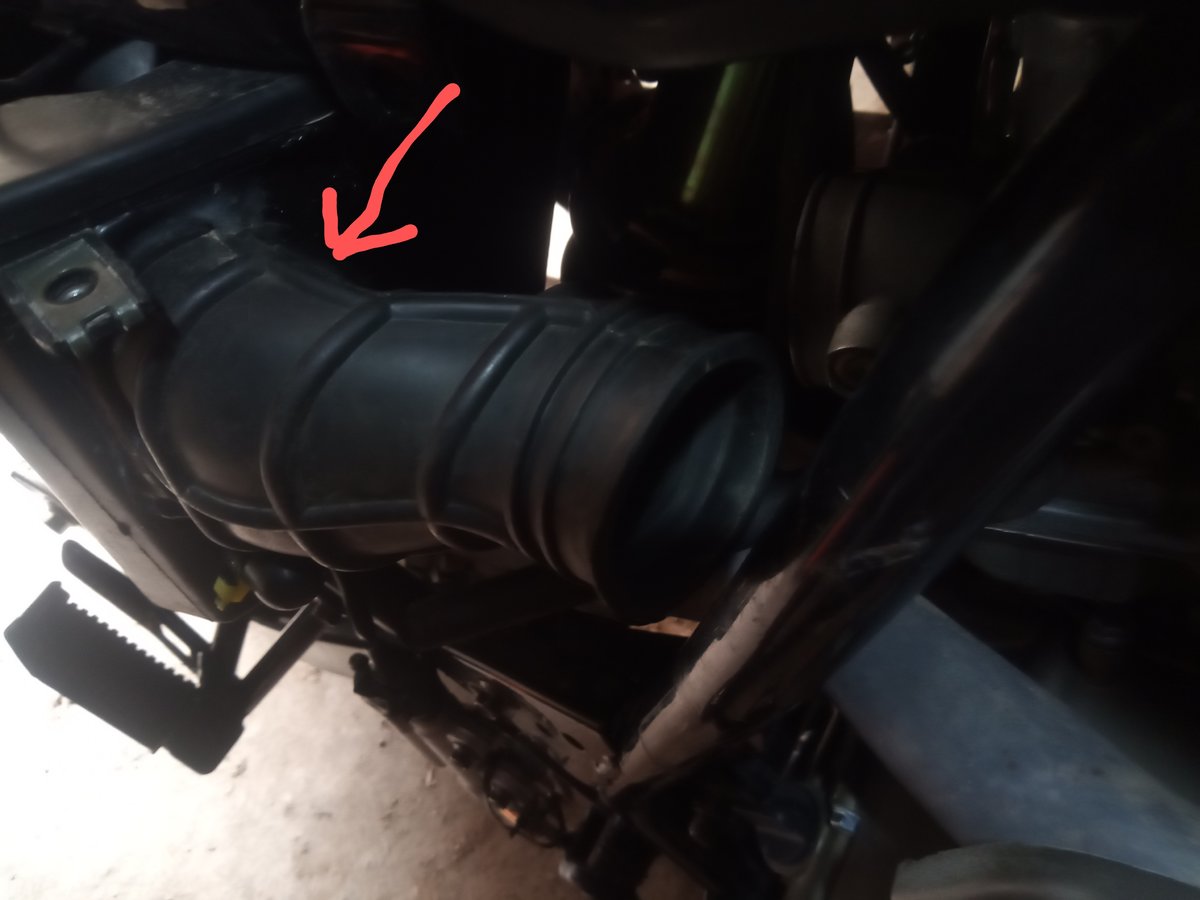

Вот то место, с вот той стороны потрескалось





[Летучий Голландец]

Почистил тему от левых постов, предупреждаю новичков - вопросы задавать в общей теме по модели. За вопросы и левые посты будут выдаваться предупреждения!

[tim2813]

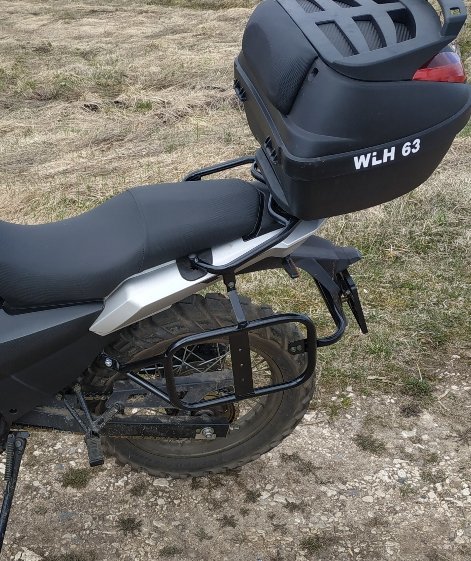

Багажные системы.

Все фотографии будут находится под спойлером. По мере изготовления добавятся новые варианты.

Если кто сделал что-то подобное, кидайте в общую тему (желательно с размерами), я перенесу сюда.



Спойлер

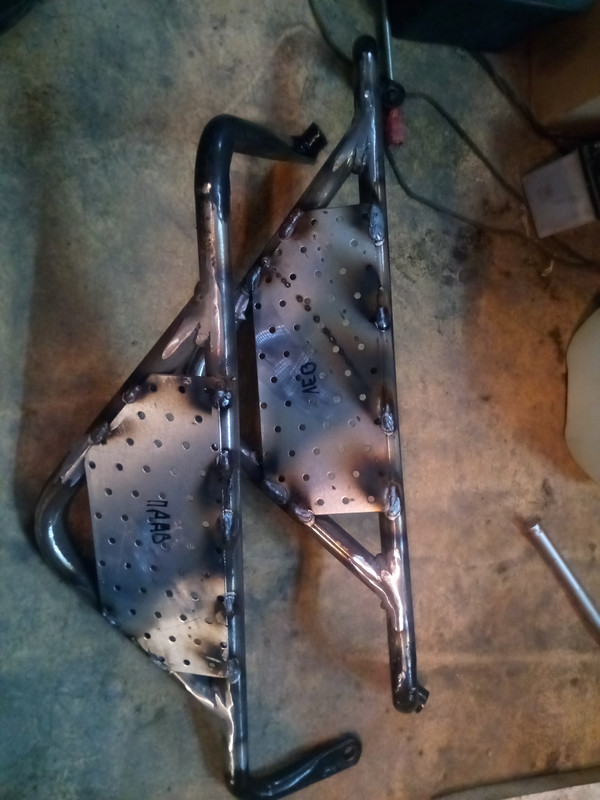

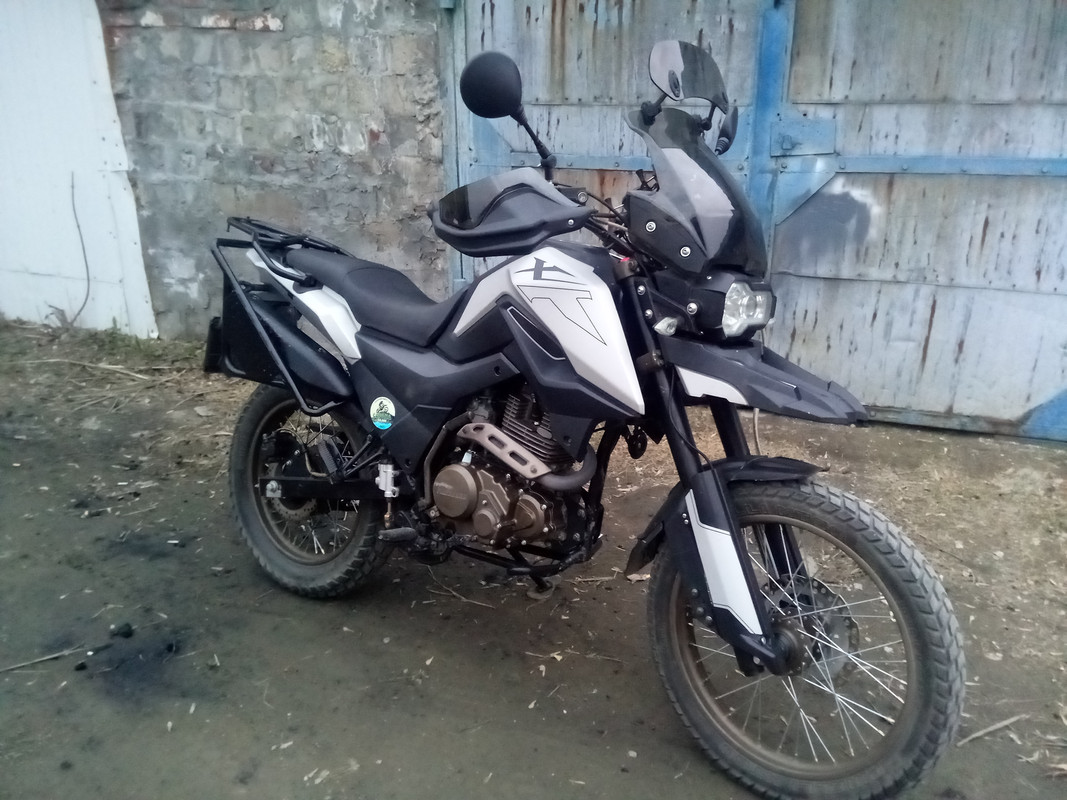

Мой вариант багажной системы.

Два бугеля с площадками из крепежных пластин. Использовалась водопроводная труба, угловые отводы, пластины и краска из строительного магазина.

Вес 2,3 кг. Общий бюджет около 1500 руб.

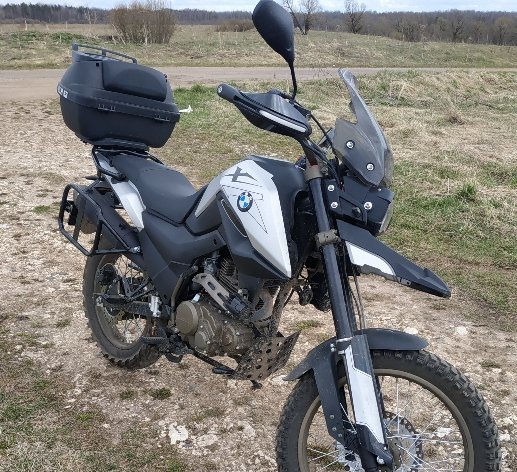

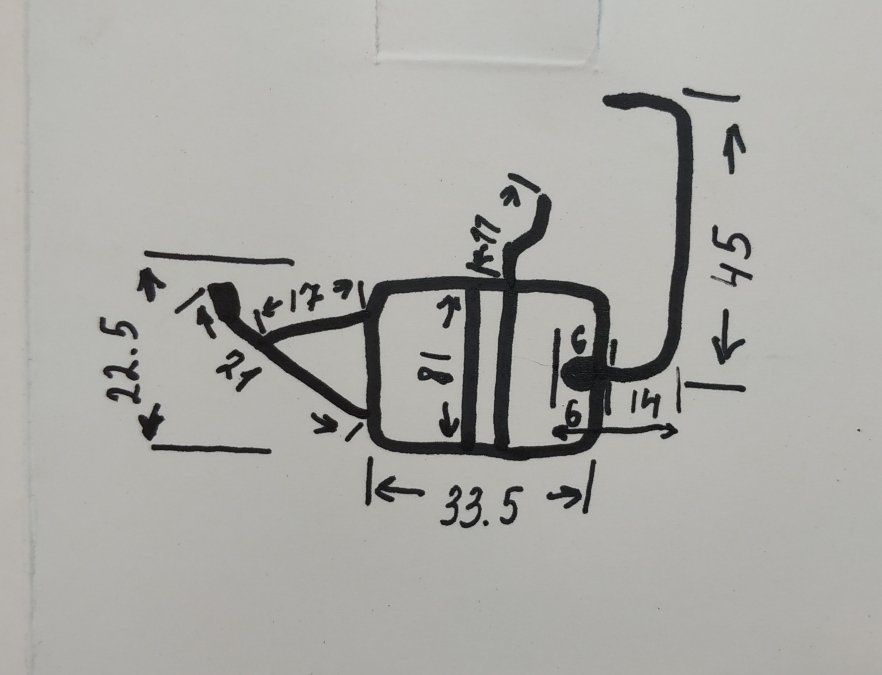

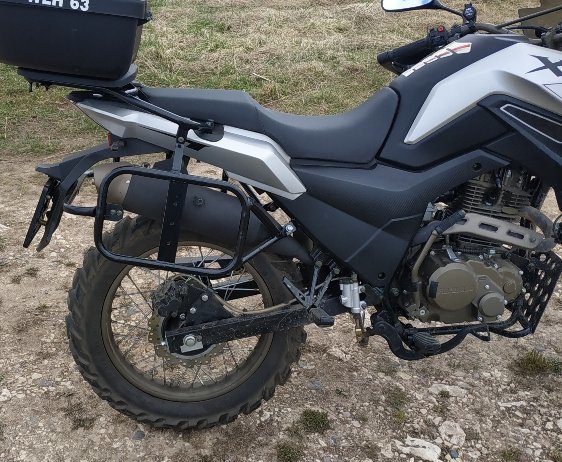

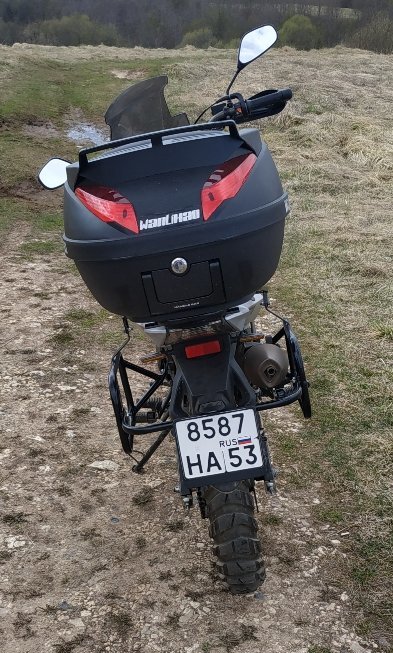

Багажная система от Алексея "Ozon777", близкая по размерам и точкам крепления к стоковой.

















Багажная система от Николая (Нов. Уренгой).

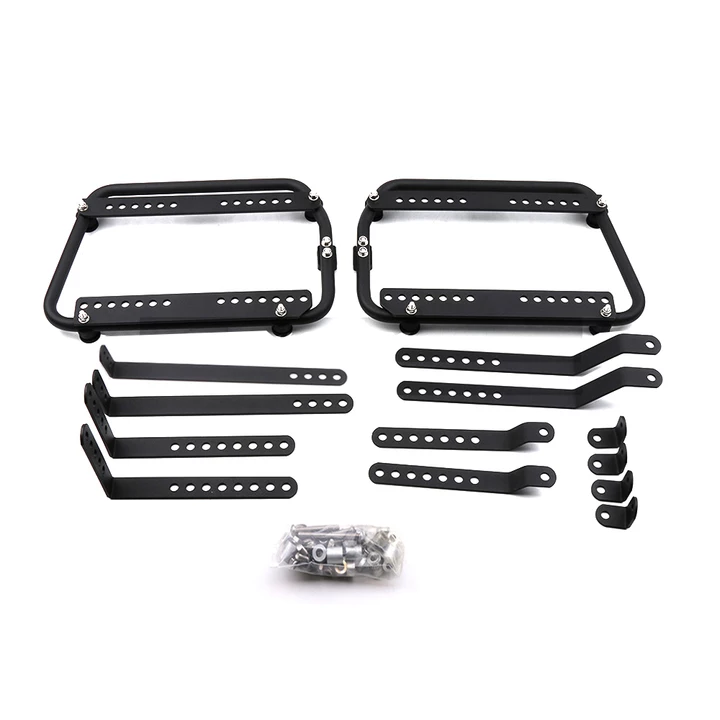

Универсальная багажка, подходящая для многих мотоциклов и заказанная на Али. Подходит для тех, кто не хочет дружить со сваркой и болгаркой.



















http://Смотри, что есть на AliExpress! Универсальная быстросъемная боковая коробка из нержавеющей стали для мотоцикла, кронштейн для хранения, кронштейн для путешествий для Yamaha Kawasaki за 4 470,31 руб. - уже со скидкой 30％ https://sl.aliexpress.ru/p?key=prHtwGp



Багажка Михаила Иванова для сумок с АлиЭкспресс.













Цельная багажная система от Santiago.





















[tim2813]

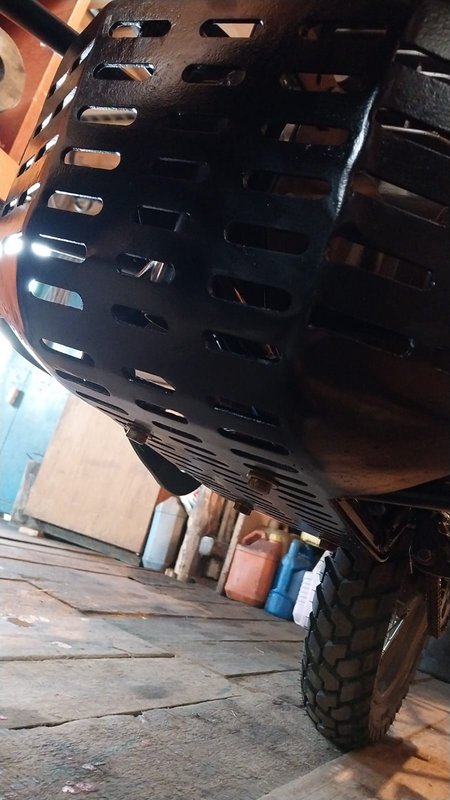

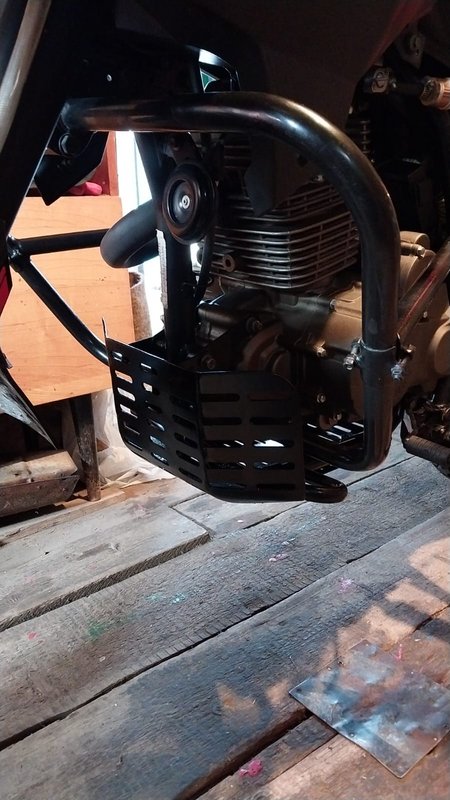

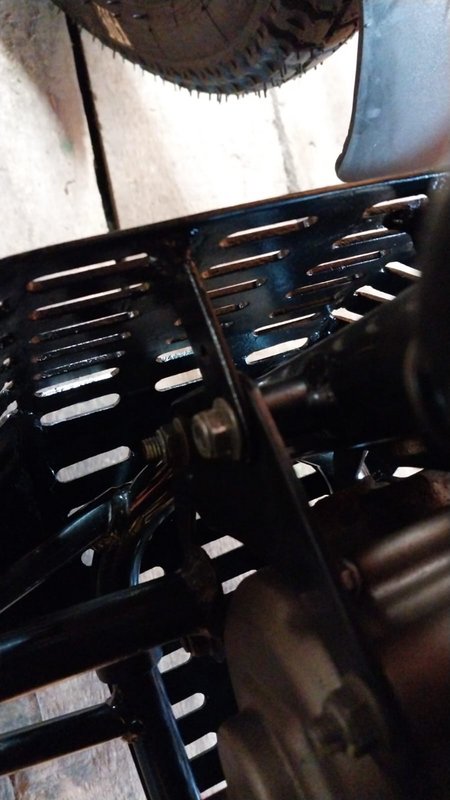

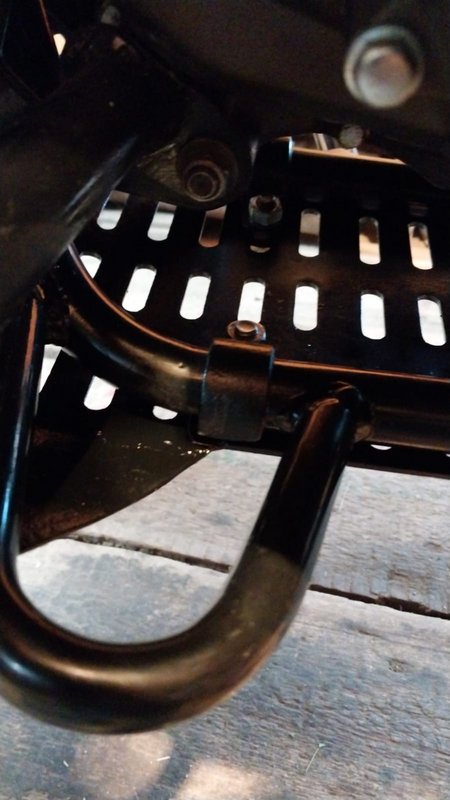

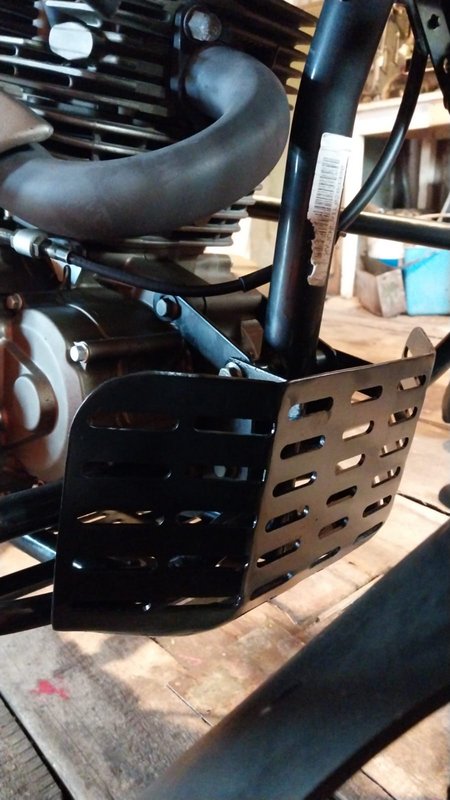

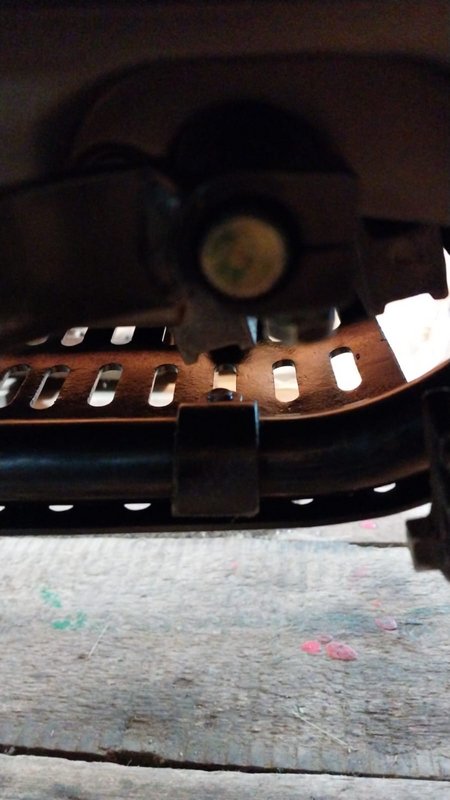

Защита двигателя.





https://www.china-moto.ru/forum/topic/10967-fireguard-250-trail/?do=findComment&comment=563650



Сергей (Тула):







[tim2813]

Дуги безопасности.



"Крепление к раме ..Две пластины между ними пластиковые трубы, как проставки..

Брал год назад через авито какой то интернет магазин  от мотоцикла сова.."

Сергей, Тула









[Alex_Firegaurd 250]

Доброго дня, кто-нибудь владеет электросхемой данного аппарата?

[Kurt932]

В 19.07.2023 в 17:30, Alex_Firegaurd 250 сказал:

Доброго дня, кто-нибудь владеет электросхемой данного аппарата?



Принципиальная электросхема НЕ ОТ НАШЕГО МОТОЦИКЛА , но довольно сильно похожа (коммутатор у нас тоже DC (aka переменного тока), например, но вот хз, что за реле-прерыватель такой, есть ли он у нас. А также не нашел на схеме отключение блокировки стартера выжимом сцепления, а оно у нас есть). Соответственно, имейте ввиду, что цвета проводов могут не совпадать. Но в целом, довольно близко к нашей реализации, которая есть в мануале, однако плохого качества.

Т.к. лимит на память картинок на сайте у№бищно мал, пришлось залить на внешний хостинг... СчастьяЗдоровья - будущим поколениям, которые могут прийти к этому сообщению и не увидеть картинку на внешнем хостинге, потому что будет уже 404.

[Kurt932]

Удобная опциям поиска по основной теме-обсуждению мотоцикла:



Пишете в гугле (без символов < и >):

site:china-moto.ru <тут ваш запрос, включая слово FIREGUARD>



Таким образом, поиск будет делаться только по этому сайту.

[Kurt932]

В 27.07.2022 в 10:50, Padonak сказал:

Пока не понял благодаря чему появилась тяга - то ли новая свеча, то ли переход на 95 бенз. Но пока ощущения положительные.



Тимур, поправь в первом сообщении FAQ: рекомендованный бензин с октановым числом не ниже 93! Так написано в мануале и да, я тоже четко выявил, что мот теряет мощность на 92ом. Во всяком случае, на 92ом с российских заправок...

[Kurt932]

Магаз на AliЭкспресс, где есть многие З\ч по мотоциклам, в т.ч. по двигателю. Кое-что можно и для нашего подобрать: я как минимум нашёл там наши "родные" пульты на руле. Также могут подойти приводные звёзды и колодки, но насчёт последних - не уверен. В целом, смотрите размеры, спрашивайте продавца.



Спойлер

https://aliexpress.ru/store/1044787?g=y&page=1&spm=a2g2w.detail.0.0.157e4e8dWa4MKF&newStore=true
