[Prizrak4x4]

У меня рычажный трубогиб. Гнет отлично! На домкрате делал - не очень понравилось, рычажным намного быстрей.



[Serega_80]



цифрами обозначено:

1. Станина, швеллер шириной 100 мм и длиной 350 мм.

2. Направляющая, профтруба 30*30 , внутри 25*25(всего надо 30*30 - 500 мм, 25*25 - грубо 600 мм)

3. Профтруба 40*20 (надо 2,5 метра)

4. Профтруба 20*20 (надо 200 мм).

Так же понадобится: пять болтов М10, пять боченков М10, три шайбы усиленных, два болта М12, и обрезки труб разного диаметра по 100 мм(для роликов, лучше сделать так же, а не заказывать цельную у токаря, бывает надо добавить/убавить диаметр ролика), полоса 50*10 80 мм и самое главное домкрат(5 т хватает).

Изготовление начнем с подвижной рамы.

Отрезаем профиль 40*20, 2 шт по 190 мм, прихватываем сваркой друг к другу и размечаем отверстия, между центрами 150 мм, а от верха 10 мм. Сверлим 12 сверлом, потом можно профиль разъединить от сварки.(это для соосности отверстий).

Отрезаем ещё по два куска 40*20 - 200 мм/2 шт и 100 мм/2шт.

Свариваем куски 200 мм и 190 мм(отверстия вверху, по второму фото думаю понятно), по центру снизу привариваем 20*20.

Собираем раму в кучу. Куски профиля 40*20 по 100 мм, ввариваем по бокам, предварительно вставив болты М12 в отверстия, чтобы была соосность, по 4 фото думаю понятно как), привариваем профиль 30*30(естественно все четко вымеряем, будет перекос, будет клинить на направляющих).

Дальше к станине/швеллеру, к боковой полке по центру привариваем профтрубу 40*20 500 мм.(естественно по уголку, чтобы ровно было). Теперь берём два куска профтрубы 25*25 длиной 240 мм, вставляем во внутрь профтрубы 30*30(наши направляющие). Выставляем раму с направляющими(от заднего профиля 40*20 делаем зазор 3-5 мм), привариваем профтрубу 25*25 к швеллеру(сначало прихватками, чтобы проверить как ходит рама).

По центру передней полки швеллера сверлим отверстие 10 мм, берём ещё кусок 40*20 500мм(в нем тоже сверлим отверстие, для крепления, потом объясню почему не на сварке, кстати, домкрат не влазил, пришлось на полку наварить две полосы 40*4, по этому ширина вверху между стоек 108 мм, а не 100мм). ЗАБЫЛ!!! Перед привариванием заднего профиля надо в обоих просверлить отверстия в верху 10 мм, два штуки, расстояние по центрам 30 мм.

Теперь надо сделать крепление пуансона 3 фото.

Отрезаем 40*20 один 108 мм другой 35 мм.

чтобы маленький кусок "не раздувало" в ходе работы, сверлим отверстие 10 мм и ввариваем пруток. Два боченка придется обтачить(не влазиет во внутрь), потом боченки притягиваем к передней и задней части и обвариваем. Потом ставим ролики, и выставляем пуансон(зазоры и расстояния до роликов). Привариваем и трубогиб готов!!!!



Получился трубогиб с подвижной рамой, на котором можно гнуть замкнутые детали(рамки/багажники и т.д.). Для этого и нужна съёмная передняя часть, чтобы выкрутив два болта крепления пуансона и ослабив нижний болт, опустить переднюю стойку и вынуть полученную деталь.



Общий смысл изготовления думаю понятен, размеры привел свои.





[Serega_80]

19 минут назад, Prizrak4x4 сказал:

У меня рычажный трубогиб. Гнет отлично! На домкрате делал - не очень понравилось, рычажным намного быстрей.



Отлично сделал!!! Тоже хочу токарный станок, но цены кусаются.

[Serega_80]

пуансон для профтрубы 15*15. Токарь отрезал кольцо от трубы, я наварил по центру кусок проволоки 5 мм, обтачил и приварил "щёки". В видео выше рассказано зачем это надо.



Если есть токаря можно вытачить такие пуансоны, и если для гидравлического трубогиба, то хватит на два штуки(разрезать пополам).



[Prizrak4x4]

49 минут назад, Serega_80 сказал:

Тоже хочу токарный станок, но цены кусаются.

На видео еще старый станок, в старом гараже. С тех пор многое изменилось.

И гараж новый

Спойлер















И станок нынче я тоже обновил

Спойлер









И даже техники немного прибавилось

Спойлер



В мечтах еще фрезерный станочек приобрести... Но цены да, кусаются сильно сейчас...

[Serega_80]

Продолжу кулинарные изыски.

 мясные чипсы(из свинины), осталось пару часов до полной готовности(две штучки уже сдигустировали-бомба!!! И по соли и по перчику!!!).

К выходным будет эксперементальная рулька к пиву(если с пивом не пойдет, придется самогон даставать).



Хотел взвесить после сушки, но теперь только примерно, могу сказать одно: дешевле чем в пивняке минимум в два раза, но и вкусней.

[Serega_80]

Пошёл сегодня реанимировать электростанцию, простояла минимум пол года. Труп. Снял продул карб, разобрал систему зажигания, всю вычистил до блеска(чуть подржавела), искра коня убьет, бенз "рекой льётся"(свечу заливает), а признаков жизни не подаёт. Слил с карба бенз, шприцом залил свежий и она с полоборота завелась(стартерная)!!!

Слил бенз из бака(электростанции), а он от спичек еле загорелся. Прокис наверно.

[tim2813]

5 минут назад, Serega_80 сказал:

Слил бенз из бака

Бенз в баке был залит не под горловину?

[Serega_80]

2 часа назад, tim2813 сказал:

Бенз в баке был залит не под горловину?

Нет, литра 3-4 не хватало(бак 20 литров).

[Dimonkmv]

3 часа назад, Serega_80 сказал:

Прокис наверно.

Бензин наверное газпромовсий)) У меня в баке Роснефть с осени,заводится с полтыка)))

[Serega_80]

1 минуту назад, Dimonkmv сказал:

Бензин наверное газпромовсий)) У меня в баке Роснефть с осени,заводится с полтыка)))

В Газпроме сейчас ГАЗ(большая часть автопарка), с бензином проблемы.

[Ducatisto]

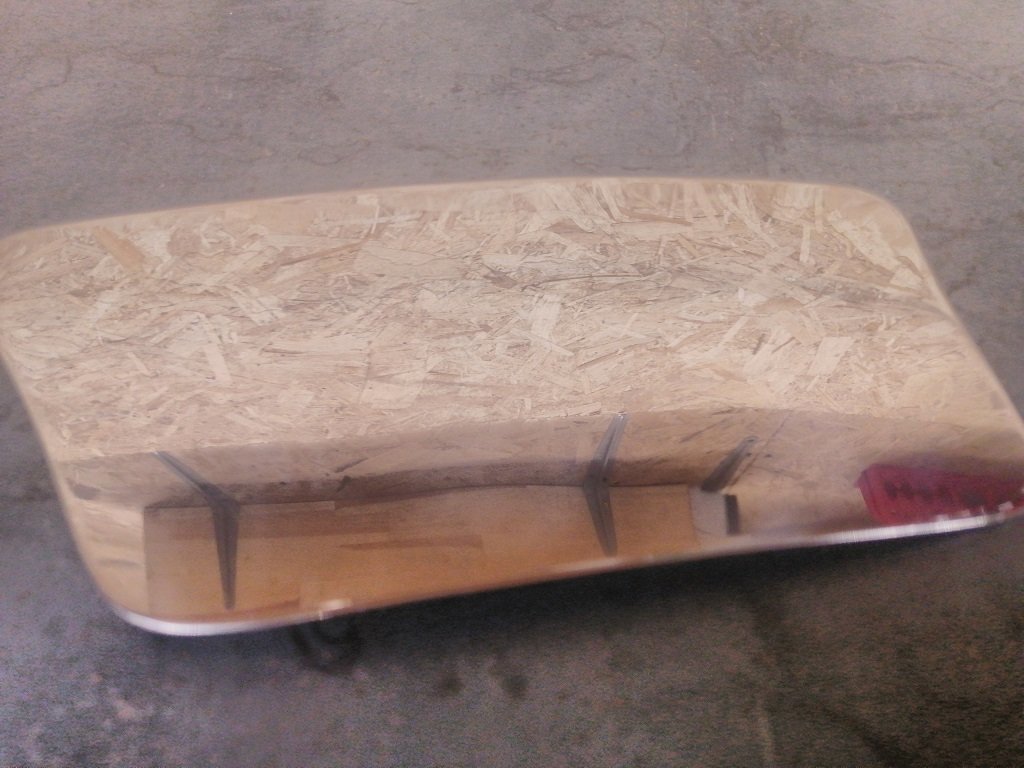

из 321 нержавейки можно получить зеркало приличного качества. Никель дает отражению приятные, теплые оттенки.

[Serega_80]

Вот что нашел. Это мои были, огород забрали, продал.











[Serega_80]

На первом видео: двигатель Корвер 13 л.с.-сцепление от Оки на ступице ваз 08-кпп ока-задний мост Ваз 01(обрезанный). До конца так и не собрал(в таком виде, навеску доделал конечно, отработал два сезона).



На втором видео из мотоблока луч, двигатель Корвер 7 л.с. самый лучший вариант, на данный момент сделал бы такой же(если бы нужда была), только пошире колею(на этом 70 см, на большом 90см под широкорядную посадку, грядка получается под три ряда лука/чеснока/свеклы).

[ThunderButt]

Классный аппарат.  Я бы не отказался от такого, дрова для бани и камина из леса таскать .

[Serega_80]

7 часов назад, ThunderButt сказал:

Классный аппарат.  Я бы не отказался от такого, дрова для бани и камина из леса таскать .

Тяга, что на первом, что на втором, "тракторная" да же маленький калину тянул запросто, большой, из за нормального КПП чуть шусрей, километров до 25-30 разгонялся, маленький 15 на повышенной, 6-7 на пониженной(шкив переворачивался и скорость на пониженной снижалась до 3-4 км).

[ThunderButt]

я пытался "поженить" тяжелый мотоблок (Каскад) с автоприцепом. Сезон поездил, отказался по двум причинам:

- управляемость (меня пару раз просто сбрасывало с сиденья на сложных участках. Когда одно колесо мотоблока повисает  в воздухе, возникает сокрушительный просто разворачивающий момент).

- более половины прицепа дров не мог увезти,  более-менее крутая горка - и мотоблок роет землю, зацепления не хватает. А лесок в низине, как ни крути - в гору выезжать с грузом приходится.

Но всё равно не оставляет мысль про какое-нибудь самоходное шасси, т.к. живу в своем доме, рядом с лесом. Навоз привезти, дров напилить, на стройку что-нибудь по мелочи притащить...

[путник1]

4 часа назад, ThunderButt сказал:

более-менее крутая горка - и мотоблок роет землю, зацепления не хватает. А лесок в низине, как ни крути - в гору выезжать с грузом приходится.

развесовка, на прицеп приходится основной вес, и мотоблок буксует из за нехватки сцепного веса, для этого ось прицепа нужно сдвинуть максимально на зад, тогда вес груза будет делиться примерно попалам, и блоку будет легче, вот примерный ролик что вытворяют на мотоблоках наши узкоглазые товарищи, правда там показаны в основном активные (ведущие) прицепы, так там и трассы для танков

Спойлер





[Serega_80]

11 часов назад, ThunderButt сказал:

я пытался "поженить" тяжелый мотоблок (Каскад) с автоприцепом. Сезон поездил, отказался по двум причинам:

- управляемость (меня пару раз просто сбрасывало с сиденья на сложных участках. Когда одно колесо мотоблока повисает  в воздухе, возникает сокрушительный просто разворачивающий момент).

- более половины прицепа дров не мог увезти,  более-менее крутая горка - и мотоблок роет землю, зацепления не хватает. А лесок в низине, как ни крути - в гору выезжать с грузом приходится.

Но всё равно не оставляет мысль про какое-нибудь самоходное шасси, т.к. живу в своем доме, рядом с лесом. Навоз привезти, дров напилить, на стройку что-нибудь по мелочи притащить...

Я так понимаю, хочется именно самоходное шасси для перевозки, а не трактор для работы в огороде.

Нет ничего проще!!! Двигателя от мотоблока 7-9 л.с. будет достаточно. КПП на выбор:1. Если есть где взять большой двухручейный шкив, ну или есть вариант изготовить, то можно и от ВАЗ 01.

2. Если хочется полноценного сцепления(корзина+диск+маховик) тогда КПП Ока самое то.(я так делал).

Задний мост Ваз/Москвич, что доступней будет, да же резать не обязательно.

Есть форум Минитрактор.опк(прям так и забивать в поисковик) там есть всё, да же можно разных чертежей раздобыть.



С мотоблока каскад самый лучший редуктор, не убиваемый, т.к. он шестеренчето-цепной, а вот та же Нева уже имеет просто цепной привод от КПП до вала колёс.

[ThunderButt]

В 03.10.2022 в 20:53, Serega_80 сказал:

Минитрактор.опк

спасибо за интересную ссылку!
