Racer Ranger RC250-GY8A

[Олег Владимирович]

Смотри на сайте на сколько зубов должна быть ведущая звезда. Смотри теперь вал что бы не разбитый был. По ходу вращения люфта не должно быть. Вдоль вала маленький люфт присутствует. Лучше купи новый комплект . Цепь сальниковую 520, звезду ведущую и звезду ведомую.

[Mr. Ping]

Всех с наступившим НГ! Давно была идея поставить центральную подножку. Летом для эксперимента купил от Урала и сейчас вот приделал. В целом работает, но хочу ножки немного переделать - расширить (сейчас от цепи слева и от колеса справа по 1см) и что-нить придумать с концами - скорее всего удлинить и немного загнуть чтобы на ребре не стояла. И пружину осталось найти ))) Сейчас пока жестко фиксируется болтом и планкой.

Может кто-то делал подобное - поделитесь опытом плиз.



[Роман71]

Всем привет. А помпу никто не перебирал ещё? Потекла из дренажного отверстия. Посмотрел в каталоге, кроме крыльчатки и крышки запчастей нет. Пока ещё не разбирал

[КоСаныч]

2 часа назад, Роман71 сказал:

Всем привет. А помпу никто не перебирал ещё? Потекла из дренажного отверстия. Посмотрел в каталоге, кроме крыльчатки и крышки запчастей нет. Пока ещё не разбирал

Такая же проблема!

В каталоге есть размеры сальников!

[Роман71]

9 часов назад, КоСаныч сказал:



В каталоге есть размеры сальников!

Это на Рейсер партс? Что-то я там не нашел размеров

[Igorolsh]

В 05.01.2021 в 21:09, Mr. Ping сказал:

Может кто-то делал подобное -

Этот видос смотрел?



[Mr. Ping]

4 часа назад, Igorolsh сказал:

Этот видос смотрел?



Спасибо!

[Igorolsh]

1 час назад, Mr. Ping сказал:

Спасибо!

Не забудь, когда окончательно доведешь до ума, показать-рассказать, тоже на будущее себе в план поставил задачу.

[Дизель 1]

Хочу выложить здесь звездочки ведущие,которые можно купить в автомагазинах типа Емекс ,Автодок,Экзист. не выходя из дома.

Наш вал идет 16х20.ширина зубца 4мм.

звезды JT  артикул JTF190314  -- 14 зуб   аналог  Esjot 503216614 такую себе поставил, надо подтачивать крышку.

                                 JTF155414-      14 зуб    9мм толшина посадки , считаю более приемлема для изношенных валов или если хотите сохранить свой вал новым. (ее аналог немецкая Esjot    503207714  )

                                 JTF155413  - 13 зуб   9мм

цепь 520 на 106 зв обычная  обьем двиг  до 500 см куб . артикул  JTC520HDS106SL и  JTC520HDR108SL (2 звена убрать надо. ) Обе идут с замками

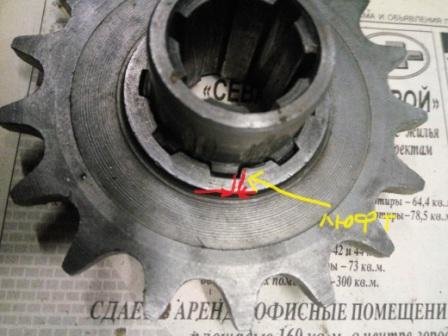

Я спрашивал у вас на ветке по поводу небольшого люфта звездочки , по оси от врашения рукой влево-право на валу, он мизерный ,но есть.

Несмотря на новую звезду ,она так же  имеет  небольшой осевой люфт на шлицах, я пробовал три разных звезды в разных положениях вала и везде немного люфт, так что износ вала исключаю, звезды плотнее 4мм на зубце  уже просто не  бывают.

Кто что скажет или просто никто не обращал внимание. ?

Изменено 28 января, 2021 пользователем Дизель 1

[Serega_80]

2 часа назад, Дизель 1 сказал:

Хочу выложить здесь звездочки ведущие,которые можно купить в автомагазинах типа Емекс ,Автодок,Экзист. не выходя из дома.

Наш вал идет 16х20.ширина зубца 4мм.

звезды JT  артикул JTF190314  -- 14 зуб   аналог  Esjot 503216614 такую себе поставил, надо подтачивать крышку.

                                 JTF155414-      14 зуб    9мм толшина посадки , считаю более приемлема для изношенных валов или если хотите сохранить свой вал новым. (ее аналог немецкая Esjot    503207714  )

                                 JTF155413  - 13 зуб   9мм

цепь 520 на 106 зв обычная  обьем двиг  до 500 см куб . артикул  JTC520HDS106SL и  JTC520HDR108SL (2 звена убрать надо. ) Обе идут с замками

Я спрашивал у вас на ветке по поводу небольшого люфта звездочки , по оси от врашения рукой влево-право на валу, он мизерный ,но есть.

Несмотря на новую звезду ,она так же  имеет  небольшой осевой люфт на шлицах, я пробовал три разных звезды в разных положениях вала и везде немного люфт, так что износ вала исключаю, звезды плотнее 4мм на зубце  уже просто не  бывают.

Кто что скажет или просто никто не обращал внимание. ?

Дык звёзды на валу у всех болтаются, чуть чуть, но есть, это нормально.

[Летучий Голландец]

1 час назад, Дизель 1 сказал:

небольшой осевой люфт на шлицах, я пробовал три разных звезды в разных положениях вала и везде немного люфт

Дружище, во первых механизмов без люфтов просто не существует в природе, а второе - именно этот люфт обоснован! Ты врядли когда выставишь заднее колесо идеально соосно переднему,оно будет хоть немного люфтить на ступице. И люфт ведушей звездочки призван все это сгладить.

[егерь]

Ну, тут просто такая манера крепления звезды, есть мотоциклы где звёзды притягиваются гайкой по резьбе на валу, есть где болтом вкручивающимся в вал - там без люфтов, ну а здесь так. Держится и ладно.)

[Igorolsh]

1 час назад, Летучий Голландец сказал:

Дружище, во первых механизмов без люфтов просто не существует в природе, а второе - именно этот люфт обоснован! Ты врядли когда выставишь заднее колесо идеально соосно переднему,оно будет хоть немного люфтить на ступице. И люфт ведушей звездочки призван все это сгладить.

Если я не ошибаюсь, речь про другое - раньше обсуждалось про два разных люфта звезды на валу - 1. это о котором ты говоришь, т.е. плоскость звезды не перпендикулярна валу, а отклоняется на углы, 2. люфт звезды на валу в направлении вращения, т.е. внутренние зубцы звезды сильно меньше чем пазы на валу и звезда болтается взад-вперед. Дизель 1 говорит  о п.2

Изменено 28 января, 2021 пользователем Igorolsh

[Олег Владимирович]

9 часов назад, Igorolsh сказал:

Если я не ошибаюсь, речь про другое - раньше обсуждалось про два разных люфта звезды на валу - 1. это о котором ты говоришь, т.е. плоскость звезды не перпендикулярна валу, а отклоняется на углы, 2. люфт звезды на валу в направлении вращения, т.е. внутренние зубцы звезды сильно меньше чем пазы на валу и звезда болтается взад-вперед. Дизель 1 говорит  о п.2

К стопорной шайбе можно добавить стопорное кольцо. Люфт заметно уменьшится. Маленький люфт будет всегда с таким способом крепления звезды.

[Дизель 1]

22 часа назад, Летучий Голландец сказал:

Дружище, во первых механизмов без люфтов просто не существует в природе, а второе - именно этот люфт обоснован! Ты врядли когда выставишь заднее колесо идеально соосно переднему,оно будет хоть немного люфтить на ступице. И люфт ведушей звездочки призван все это сгладить.

Люфт есть по ходу вращения звезды на шлицах  (получается микроудар при старте ) так наверно понятнее будет описать, я не про наклон звезды относительно вала пишу

[Дизель 1]

12 часов назад, Олег Владимирович сказал:

К стопорной шайбе можно добавить стопорное кольцо. Люфт заметно уменьшится. Маленький люфт будет всегда с таким способом крепления звезды.

Люфт есть по ходу вращения звезды на шлицах  (получается микроудар при старте ) так наверно понятнее будет описать, я не про наклон звезды относительно вала пишу

[Дизель 1]

21 час назад, Igorolsh сказал:

Если я не ошибаюсь, речь про другое - раньше обсуждалось про два разных люфта звезды на валу - 1. это о котором ты говоришь, т.е. плоскость звезды не перпендикулярна валу, а отклоняется на углы, 2. люфт звезды на валу в направлении вращения, т.е. внутренние зубцы звезды сильно меньше чем пазы на валу и звезда болтается взад-вперед. Дизель 1 говорит  о п.2

Правильно понял Игорь !

[Дизель 1]

22 часа назад, егерь сказал:

Ну, тут просто такая манера крепления звезды, есть мотоциклы где звёзды притягиваются гайкой по резьбе на валу, есть где болтом вкручивающимся в вал - там без люфтов, ну а здесь так. Держится и ладно.)

Люфт есть по ходу вращения звезды на шлицах  (получается микроудар при старте ) так наверно понятнее будет описать, я не про наклон звезды относительно вала пишу.

Плотнее звезд просто нет , это современем приведет  к износу вала.

[Дизель 1]

Я же прошу обратить внимание на люфт при вращении , между валом и звездочкой, есть микроудар, который убьет вал рано или поздно

Изменено 29 января, 2021 пользователем Дизель 1

[Igorolsh]

7 минут назад, мот сказал:

ничего вечного нет. или ты собрался на нем 500 тыс.км проехать ?

Ты вот серьёзно про 500тык написал или типа схохмил? учитывая великое китайское кащиство?
